Profometer | Potencial de corrosión

PM8500

La solución de media celda más completa para la cartografía rápida in situ del potencial de corrosión

  • La adquisición de datos más rápida del mundo gracias a nuestros exclusivos electrodos de rueda
  • Capacidades inigualables con análisis y visualización de datos en tiempo real
  • Sensor de luz e inalámbrico para mediciones cómodas

Aplicaciones:

Identificación de zonas de corrosión en estructuras de hormigón armado / Estimación del potencial de corrosión de las barras de refuerzo / Estimación de la durabilidad del hormigón / Investigación de fallos estructurales / Evaluación de la eficacia de las reparaciones de la corrosión

Software avanzado para el análisis in situ de la probabilidad de corrosión, conectado al sensor más compacto y a los electrodos de rueda exclusivos para la exploración de zonas más rápida.
https://media.screeningeagle.com/asset/media/Brand/New%20Web%20Icons/Web%20Icons_21-10-20_Productivity-10.svg
Productividad
Aumente su productividad hasta 40 veces más rápido que con cualquier otro electrodo de varilla del mercado gracias a nuestros exclusivos electrodos de rueda
https://media.screeningeagle.com/asset/media/Brand/New%20Web%20Icons/web-icons-ergonomics.svg
Ergonomía
Compacto, ultraligero e inalámbrico para mediciones cómodas en todo tipo de elementos de hormigón
https://media.screeningeagle.com/asset/media/Brand/New%20Web%20Icons/web-icons-on-site-data.svg
Datos in situ
La mejor aplicación de su clase para la evaluación de la corrosión, con varias vistas para facilitar la evaluación e interpretación de los datos.
Aplicación Profometer Corrosión
Icon Product AppStore
Aplicación Profometer Corrosión
Versión 2
Icon Product AppStore
SWISS MADE_horizontal lockup.svg
Software for Aplicación Profometer Corrosión
Aplicación Profometer Corrosión
Especificaciones técnicas
Unidad de visualización
Cualquier iPad de Apple compatible (iOS 13.0 y superior)
Modos de medición
- Modo básico
- Modo experto
- Spot Scan (electrodo de varilla)
- Line Scan (electrodo de rueda)

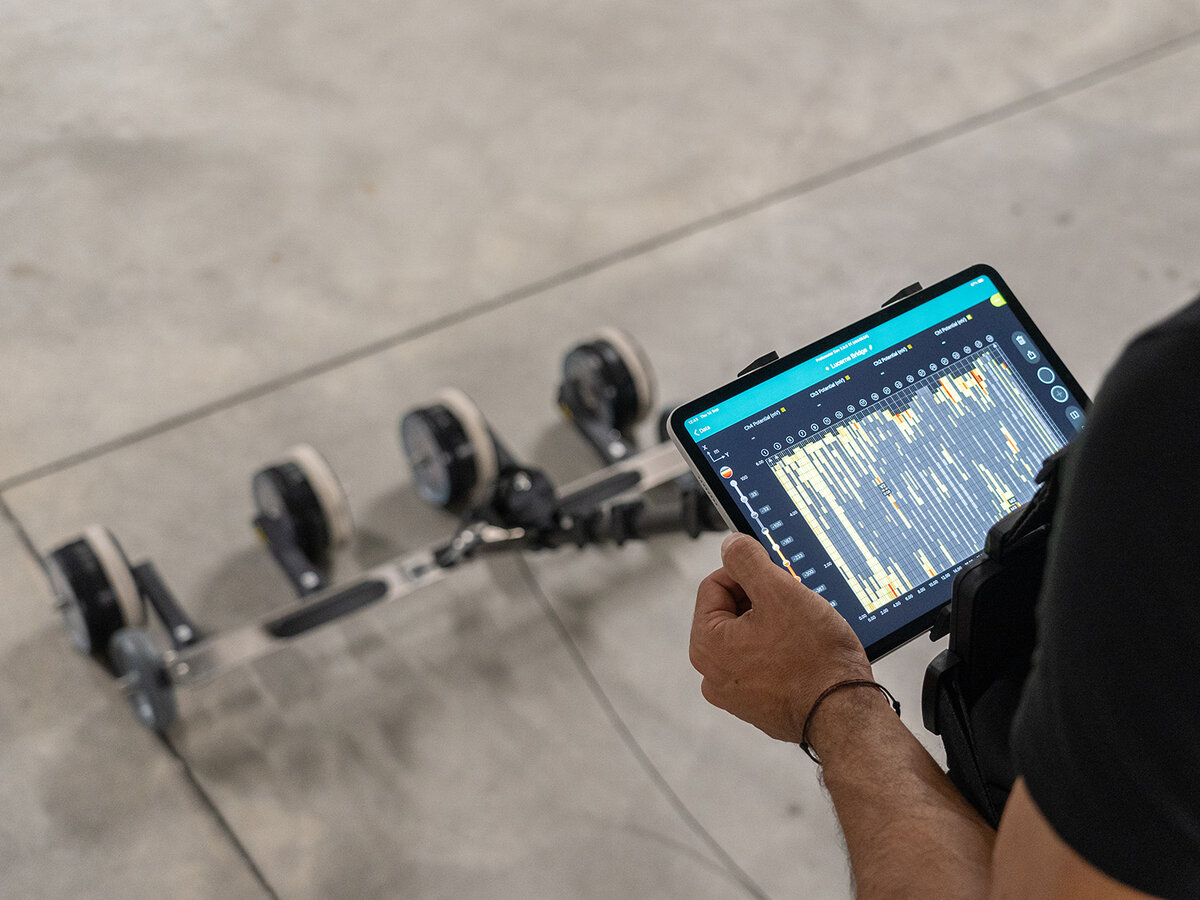

- Area Scan (electrodo de rueda)
- Cuadrícula fija (electrodo de varilla)
- Cuadrícula flexible y variable (electrodos de rueda)
- Modo de autoguardado (electrodo de varilla)
- Configuración de cuadrícula (Origen de coordenadas; Tamaño de cuadrícula; Tamaño de celda; Dirección de medición; Patrón de medición)
- Borrado y sobrescritura de información (Celdas; Líneas; Barrido completo)
Omisión de datos (Celdas; Líneas; Distancia fija)
- Pausa y reanudación
- Parada e inicio
Modos de revisión

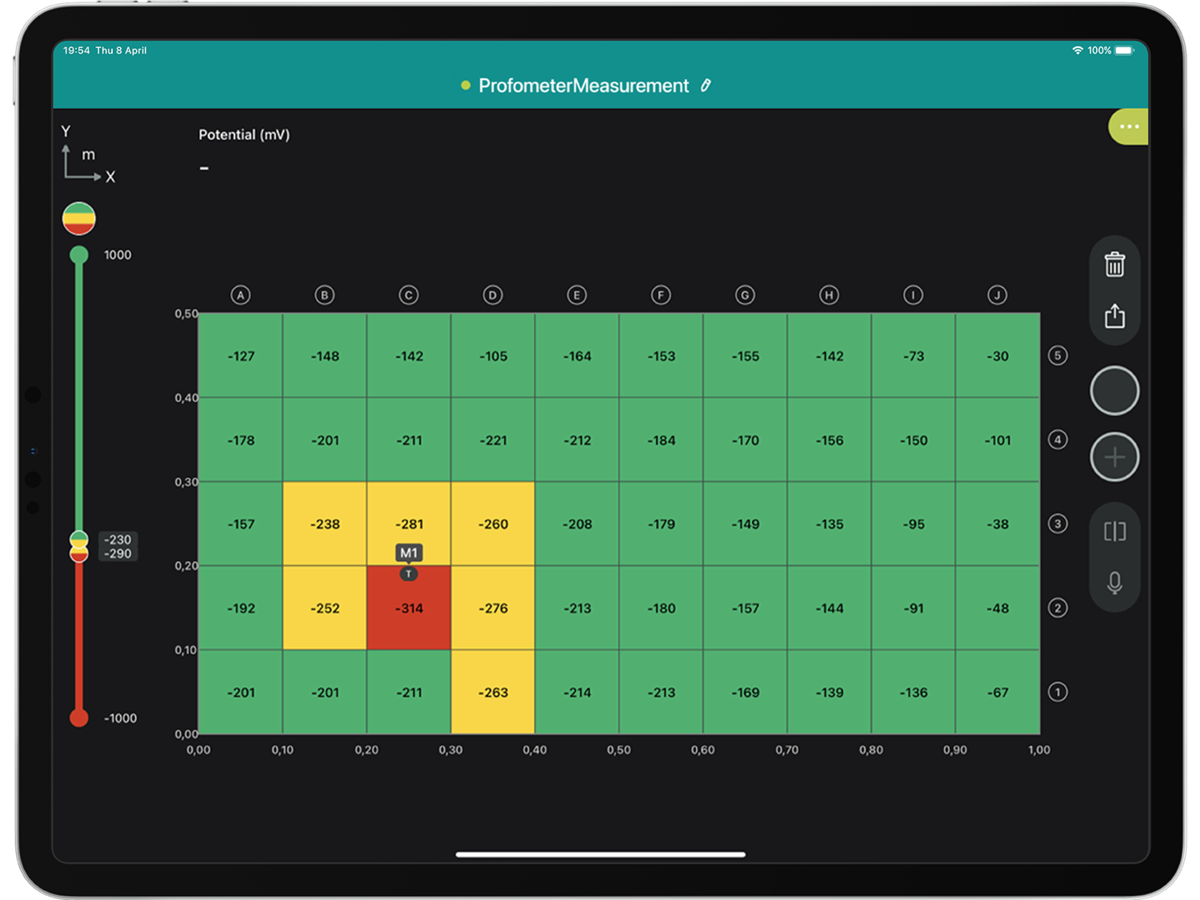

- Vista Potencial para mostrar un mapa de calor con los valores potenciales

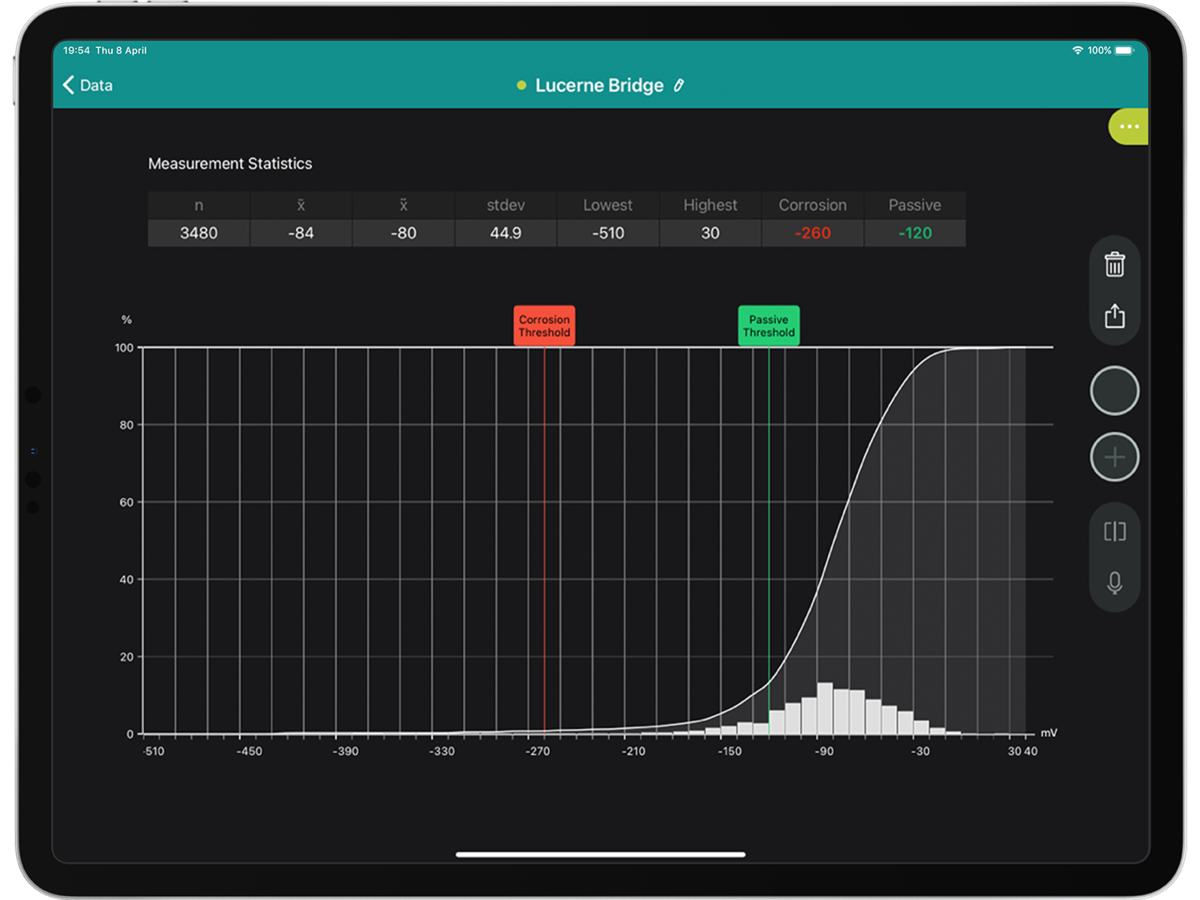

- Vista Estadística - gráfico de distribución y acumulativo
- Vista de gráfico de astillado para mostrar las áreas de corrosión basadas en el análisis
Funciones avanzadas
- Compatibilidad con electrodos de cobre, plata, mercurio y calomelanos SCE
- Corrección de la temperatura
- Acercar y alejar el zoom
Funciones de calibración
- Calibración de la longitud
Anotaciones in situ
- Marcadores - comentarios y notas de voz
- Fotos
- Geolocalización
Informes
- Conectividad en la nube
- Integración en el espacio de trabajo
- Compartir mediante URL
- Cuaderno de bitácora automático
- Exportación de datos sin procesar
- Generación instantánea de informes
Formatos de exportación
- JPG (Captura de pantalla)
- PNG
- CSV-
HTML
Especificaciones de la unidad de pantalla*:
- Se recomienda el último iPad de Apple® (iPad con iOS 13.0 y superior)
- Tamaño de pantalla: De 7,9" a 12,9"
- Resolución: Hasta 2732 por 2048
- Memoria: Hasta 2TB
- Peso: Hasta 301 g / 10.6 oz-
Cámara:
Hasta
12MP panorámica y 10MP ultra panorámica-
Opcional: USB-C, 5G, Face ID
Sensores de la unidad de visualización*:
- Escáner LiDAR (opcional)
- Giroscopio de tres ejes
- Acelerómetro
- Sensor de luz ambiental
- Barómetro
- GPS/GNSS integrado

* Según el modelo de iPad iPad es una marca comercial de Apple Inc.; iOS es una marca registrada de Cisco en EE.UU. y Apple la utiliza bajo licencia.

PM8500 Especificaciones técnicas
Instrumento
Especificaciones técnicas
Tecnología
Potencial de media célula
Cantidad medida
Potencial de corrosión en milivoltios [mV]
Conexión
Inalámbrica - Bluetooth
Cubierta Profundidad de medición
Primera capa de armadura
Rango de medición de la tensión
-3000mV a +3000mV
Resolución
+-1mV
Impedancia de entrada
100MOhm
Precisión del codificador
+/- 0,5 mm / 0,02 in + 0,78% de la longitud medida
Resolución: 3,3 mm / 0,13 in
(128 pasos / rotación)
Velocidad máxima de exploración
1 m/s - 3,3 pies/s
Área máxima de exploración
100m x 100m - 328ft x 328ft/s
Dimensiones

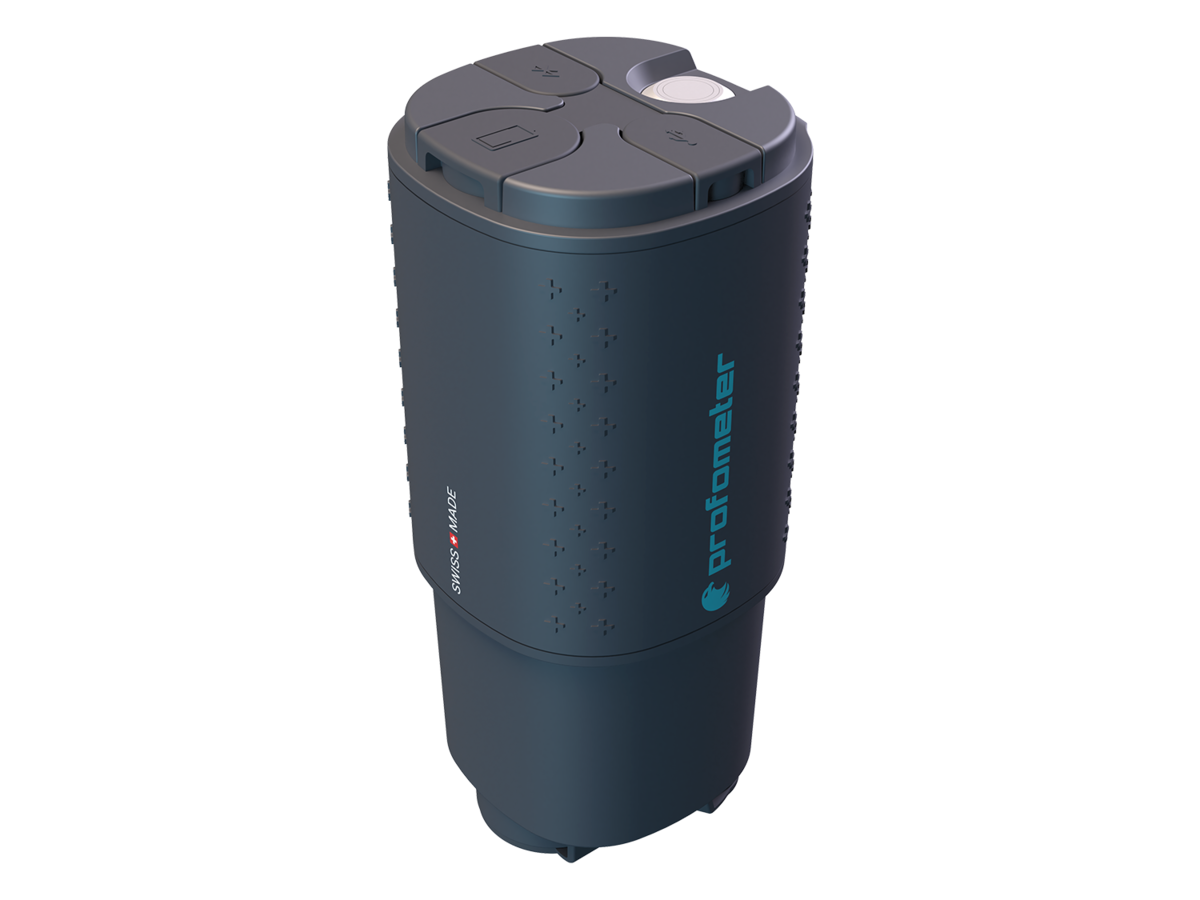

Unidad del sensor
(127 x 59 x 56)mm / (5 x 2.3 x 2.2)in sin soporte
(127 x 98 x 72)mm / (5 x 3.9 x 2.8)in con soporte

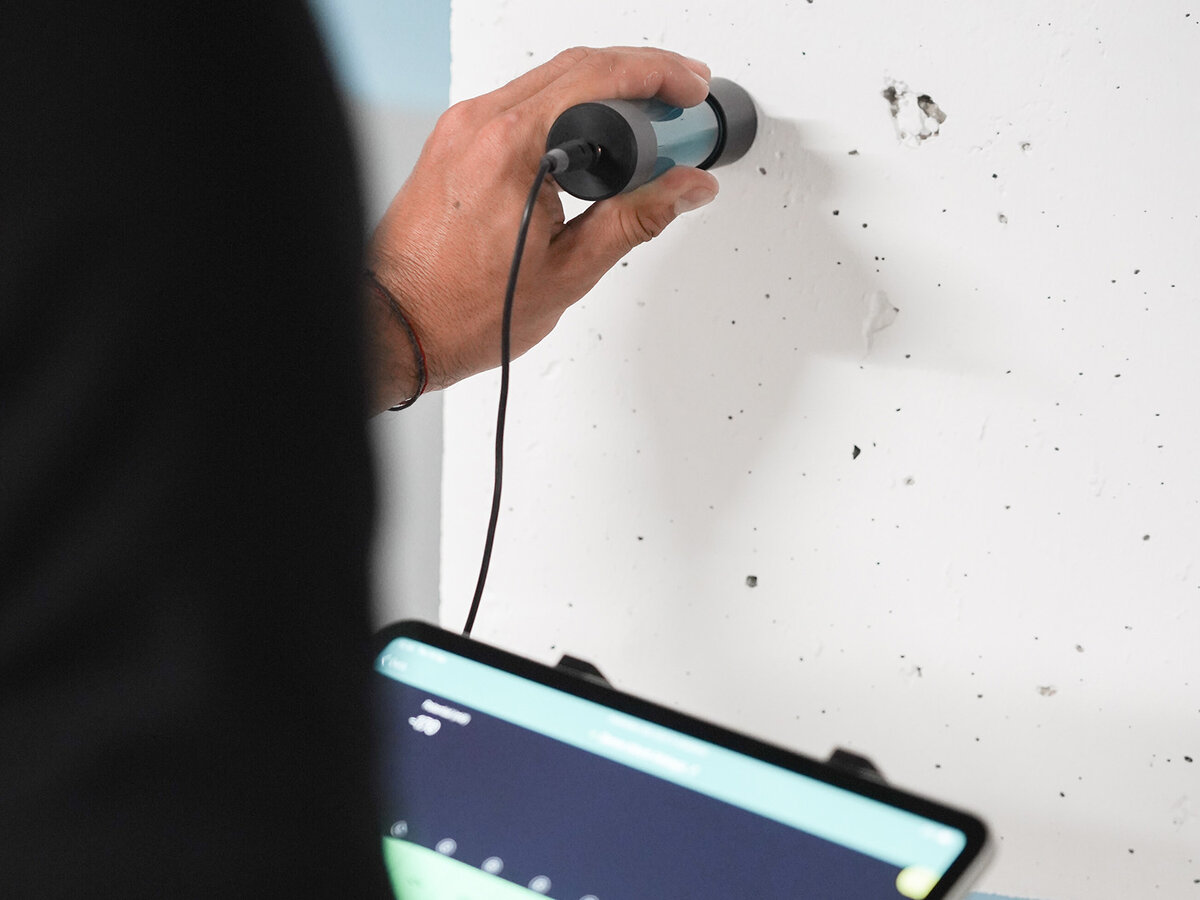

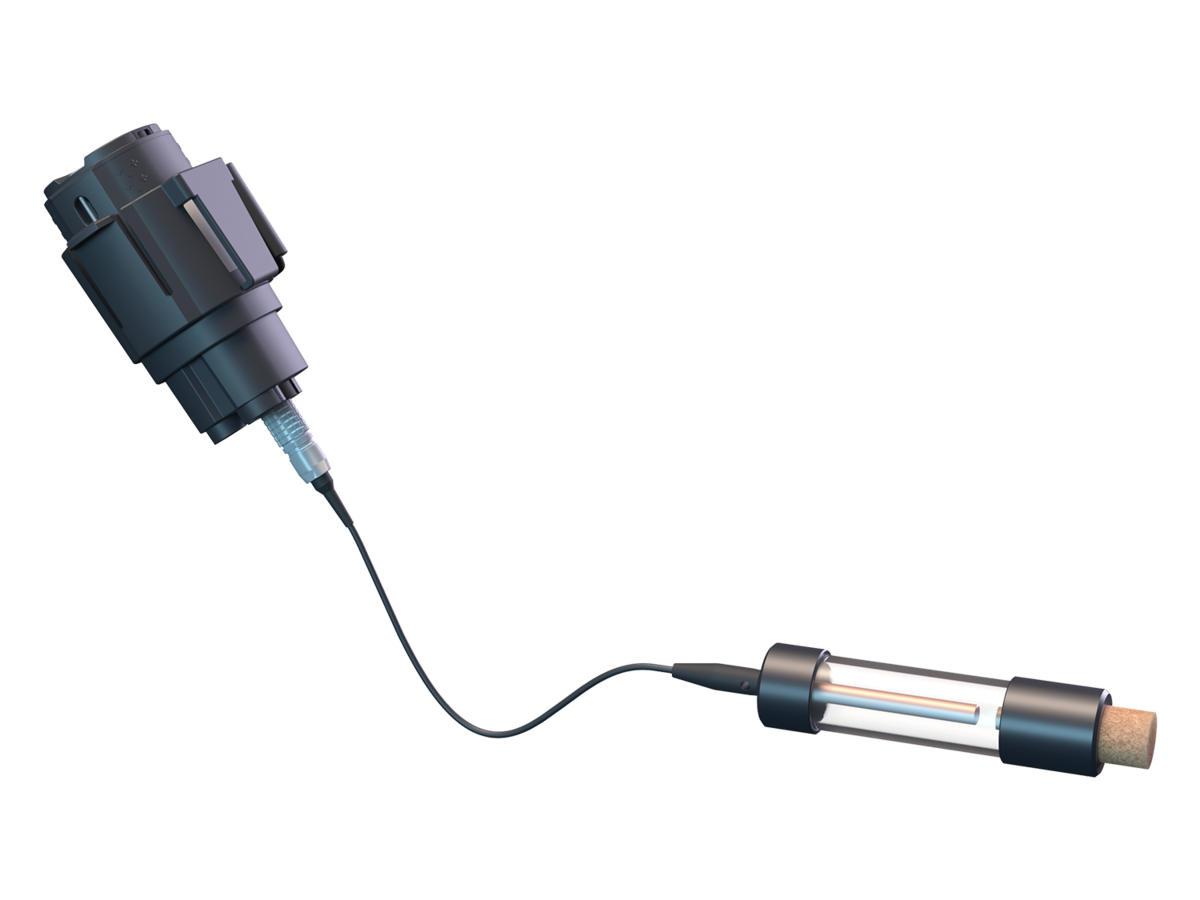

Electrodo de varilla
D= 36mm x 155mm / D=1.4 in x 6.1in con tapa de protección

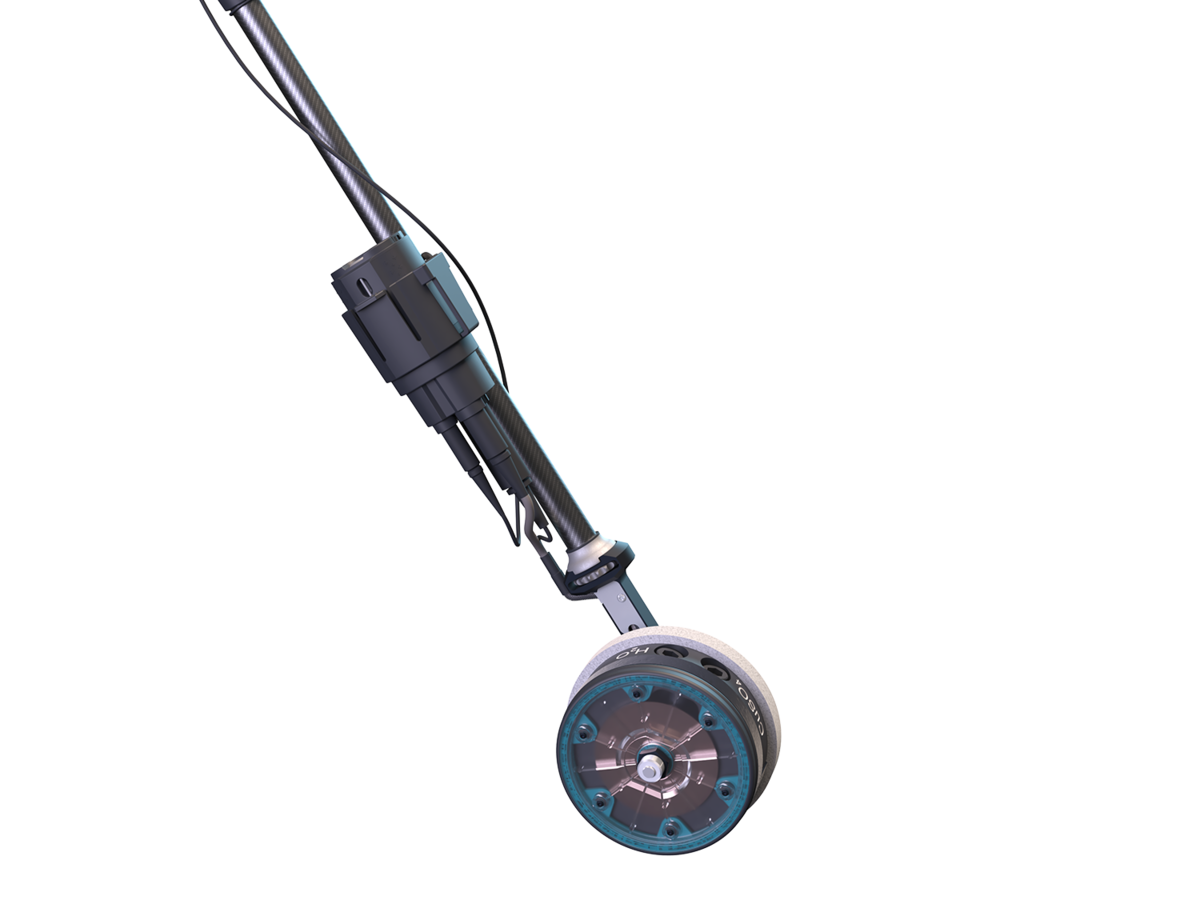

Electrodo de una rueda
(194 x 138 x 127)mm / (7.6 x 5.4 x 5)in sin barra telescópica

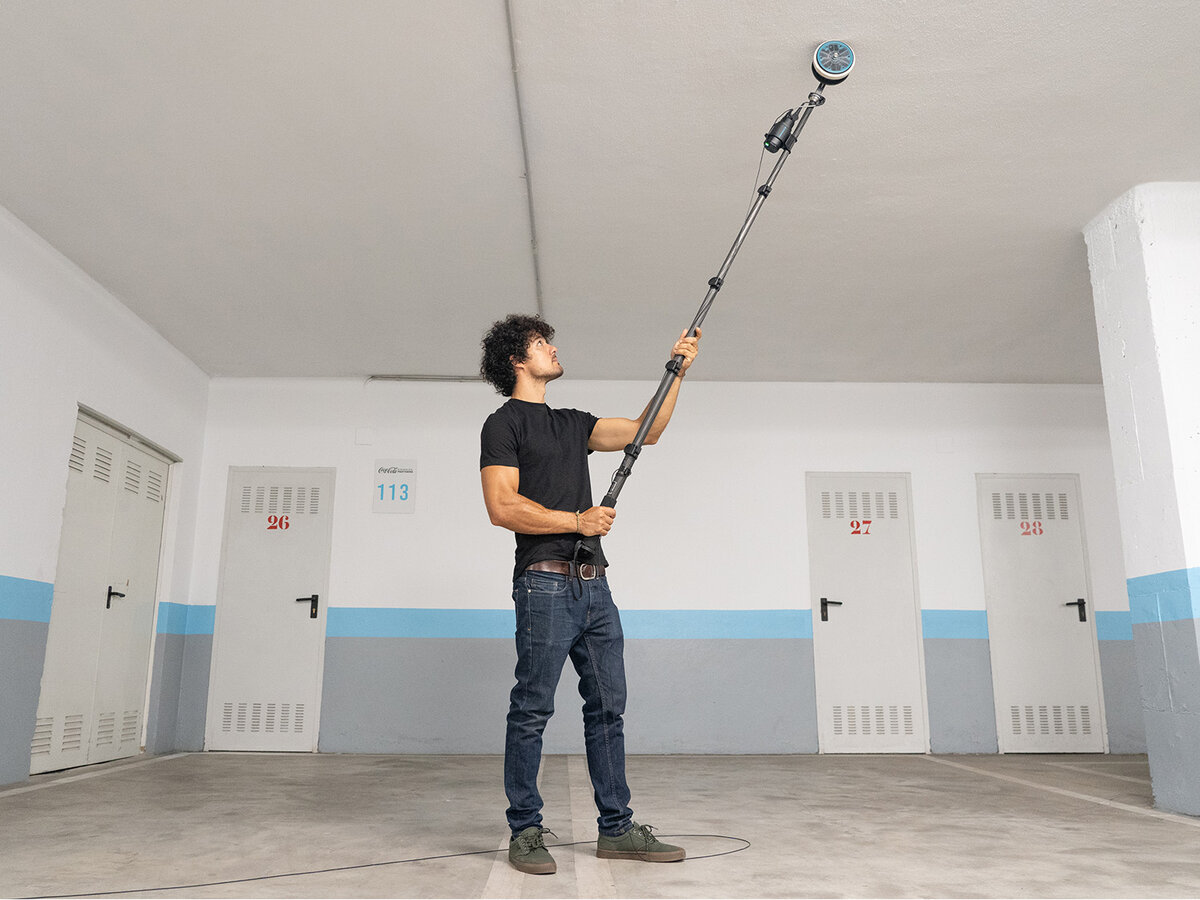

(2000 x 138 x 127)mm / (78.7 x 5.4 x 5)in con barra telescópica extendida
(700 x 138 x 127)mm / (27.6 x 5.4 x 5)in con barra telescópica introducida

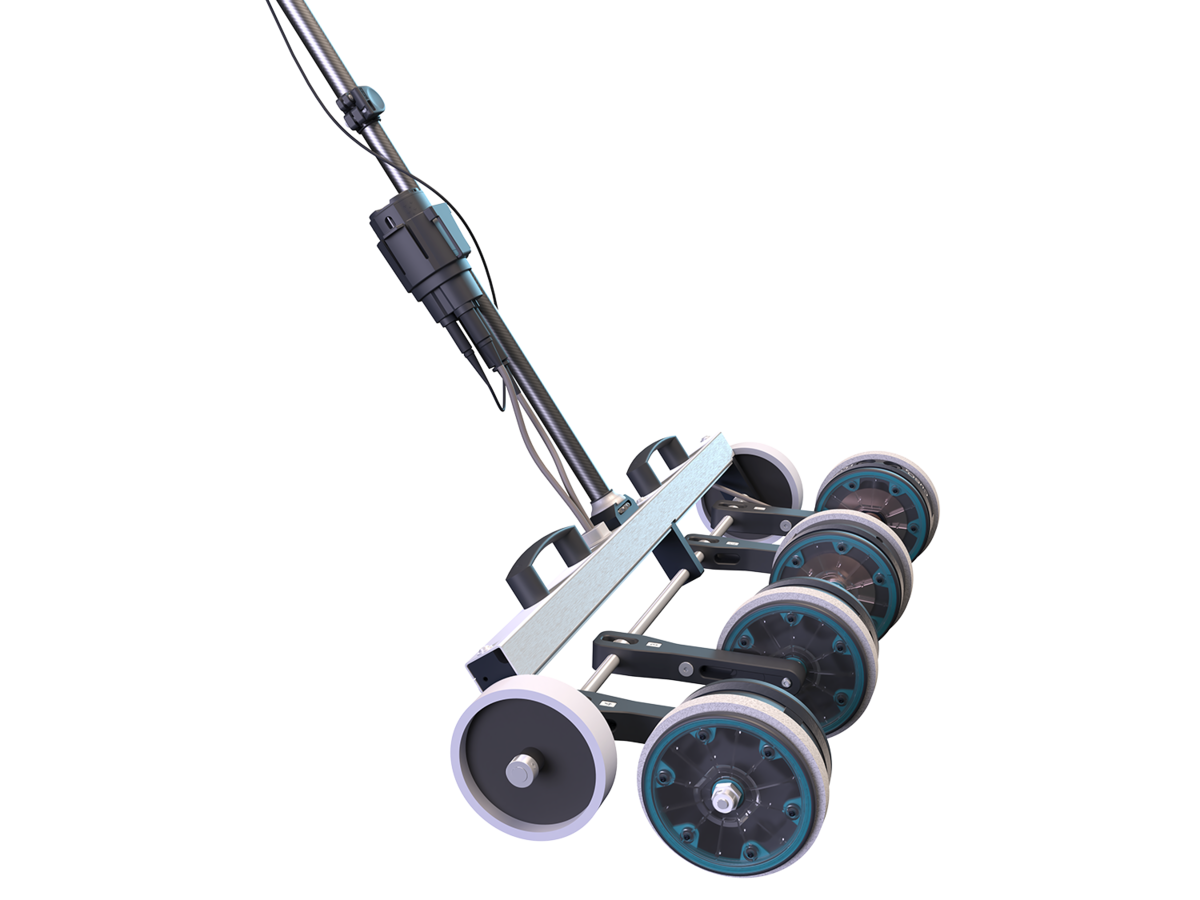

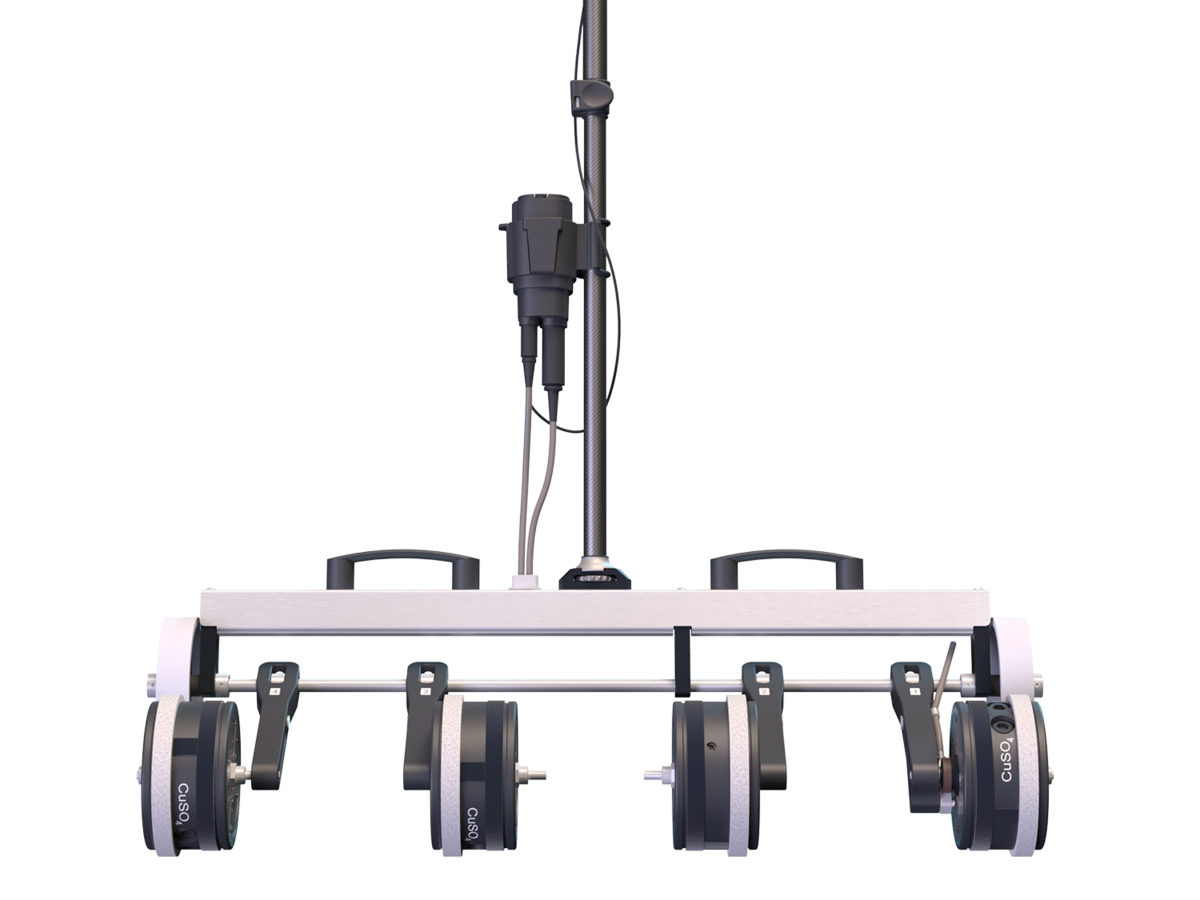

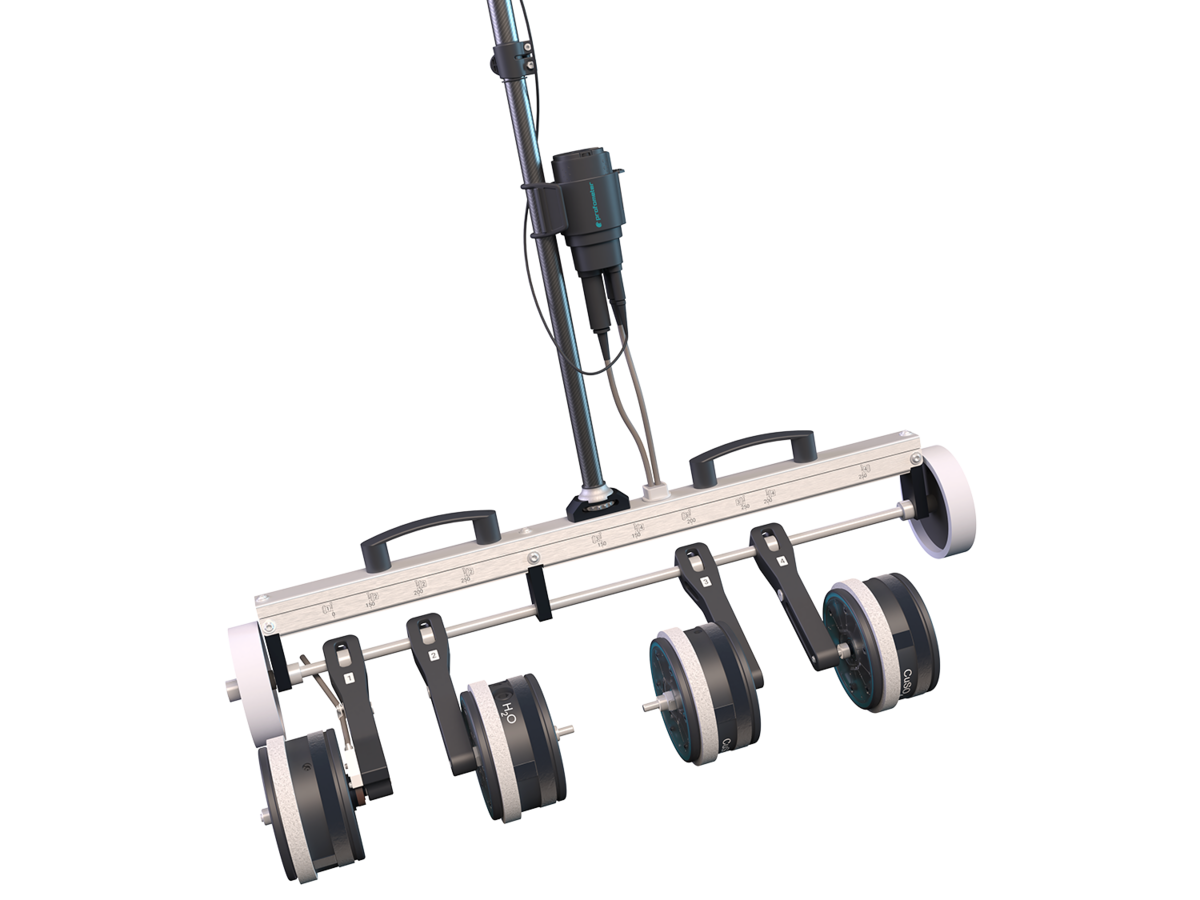

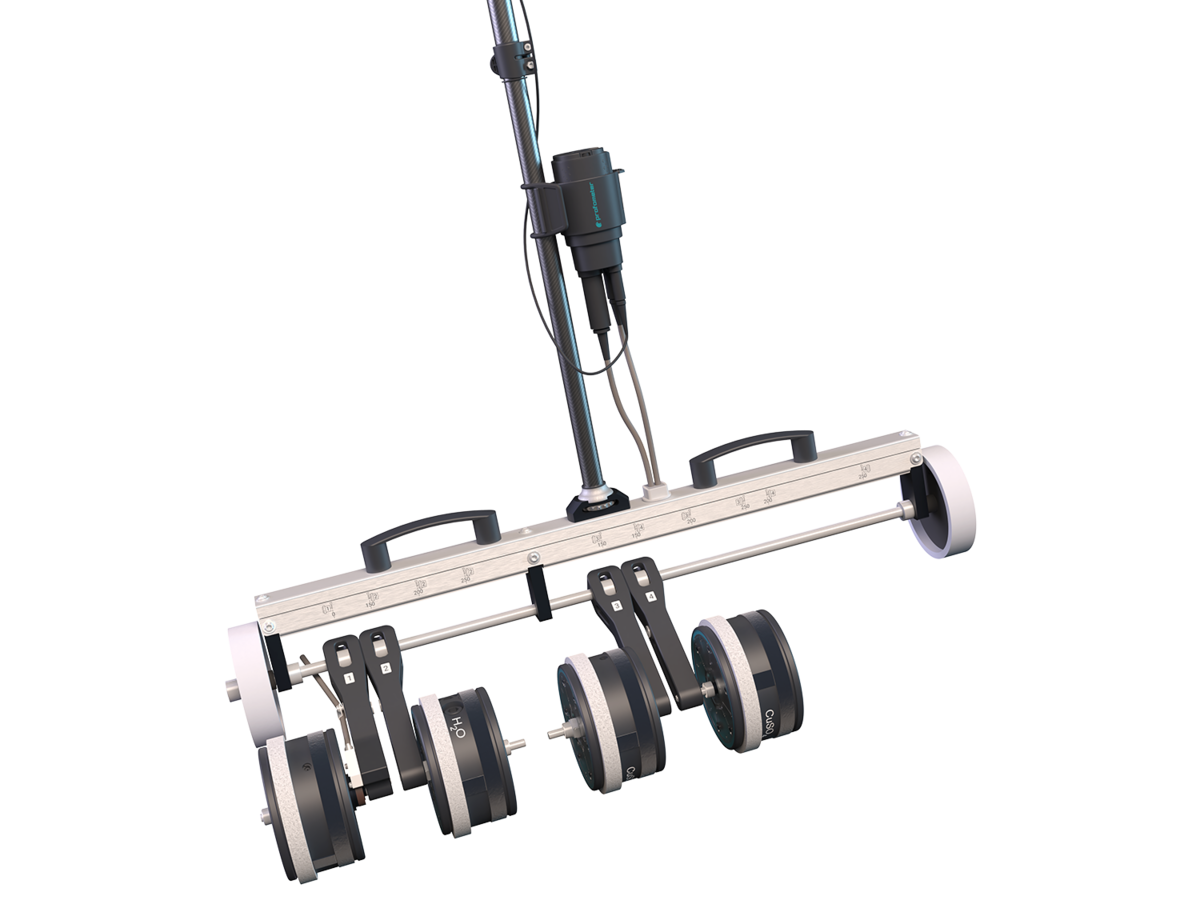

Electrodo de cuatro ruedas
(830 x 350 x 140)mm / (32,6 x 13,8 x 5,5)in sin barra telescópica
(2150 x 830 x 140)mm / (84,6 x 32,6 x 5,5)in con barra telescópica extendida
(840 x 830 x 140)mm / (32,8 x 32,6 x 5,5)in con barra telescópica introducida
Peso
Unidad del sensor
150g / 0.33 lbs sin soporte
220g / 0.49 lbs con soporte
Electrodo de varilla
120g / 0.26 lbs sin cable / sin sulfato de cobre, sin Interface-Box
Electrodo de una rueda
2000g / 4.41 lbs sin fluido, con interfacebox y varilla telescópica
+ 435g / 0.96 lbs incluyendo fluido
Electrodo para cuatro ruedas
6900g / 15.2 lbs sin fluido
+ 435g / 0.96 lbs por rueda incluyendo fluido
Kit estándar (todos los artículos incluido el estuche de transporte)
7400g / 16.3 lbs
Kit de una rueda (todos los artículos incluida la caja de cartón)
2900g / 6.39 lbs
Kit de cuatro ruedas (todos los artículos incluida la caja de transporte)
17660g / 38.93 lbs
Batería
1xAA (NiMH) recargable o no recargable
Extraíble
A prueba de vuelo
8 Horas de autonomía
Cargador USB-C
Condiciones ambientales
Humedad <95% HR, sin condensación
Temperatura de funcionamiento: -10ºC a +50ºC
Versión PDF
Otros clientes también compraron:

Nuestros Accesorios
39260330
Rótula para electrodo de una rueda
MicrosoftTeams-image (263).png
Rótula para electrodo de una rueda
Accesorio de rótula para electrodo de una rueda para conectar a la varilla telescópica para mediciones más flexibles.
Añadir a la cesta
Estándares y pautas

Normas

  • Arrow, click names to download Standards & Guidelines ASTM C 876-15
  • Arrow, click names to download Standards & Guidelines DGZfP B3
  • Arrow, click names to download Standards & Guidelines JGJ/T 152 ( China )
  • Arrow, click names to download Standards & Guidelines JSCE E 601
  • Arrow, click names to download Standards & Guidelines RILEM TC 154-EMC
  • Arrow, click names to download Standards & Guidelines SIA 2006 ( Suiza )
  • Arrow, click names to download Standards & Guidelines UNI 10174
  • Arrow, click names to download Standards & Guidelines ОДМ 218.3.001-2010
Preguntas frecuentes
¿Cómo funciona el Profometer Corrosion PM8500?

El Profometer Corrosión PM8500 se basa en una tecnología denominada "Potencial de media celda". Funciona midiendo la diferencia de potencial electroquímico entre un electrodo de referencia y una barra de refuerzo...

Ver más
¿Cuáles son las ventajas de utilizar el Profometer Corrosion PM8500?

El uso del PM8500 proporciona información rápida y precisa sobre el potencial de corrosión de las estructuras de hormigón armado. Puede ayudarle a ahorrar dinero identificando y mitigando los daños por corrosión...

Ver más
¿Cuáles son las ventajas de utilizar el potencial de media célula para medir la probabilidad de corrosión del hormigón?

Algunas ventajas de utilizar el Potencial de Media Celda para medir la probabilidad de corrosión del hormigón son:

  • Ensayo no destructivo: Sólo es necesario conectar un cable de tierra a una barra de refuerzo,...
Ver más
¿Cómo se selecciona el electrodo de referencia para utilizarlo en un medidor de corrosión de potencial de media celda?

El electrodo de referencia utilizado en un medidor de corrosión de potencial de media celda se selecciona en función de la aplicación específica y el entorno que se está probando. El PM8500 incluye un electrodo de...

Ver más
¿Qué factores pueden afectar a la precisión de una prueba de corrosión con potencial de media célula?

Entre los factores que pueden afectar a la precisión de un ensayo de corrosión por potencial de media celda se incluyen la selección del electrodo de referencia, la calidad de la solución electrolítica, la...

Ver más
¿Cómo afectan la humedad y la temperatura a las lecturas?

La humedad puede tener un gran efecto sobre el potencial medido, dando lugar a valores más negativos. Las altas temperaturas hacen que la resistividad del hormigón sea menor, lo que da lugar a potenciales más negativos,...

Ver más
¿Cómo influye el recubrimiento de hormigón en los resultados de la inspección de corrosión?

El potencial se vuelve más positivo a medida que aumenta el recubrimiento de hormigón. Un recubrimiento de hormigón muy bajo puede dar lugar a potenciales más negativos, lo que puede indicar mayores niveles de...

Ver más
¿Cómo me conecto a una barra de refuerzo?

Siempre recomendamos utilizar el Profometer PM8000 o GP8x00 para localizar las barras de refuerzo. Una vez localizada la ferralla, taladre la cubierta de hormigón y conecte a ella el cable de tierra. Debe comprobarse la...

Ver más
¿Es necesario humedecer previamente la superficie de hormigón antes de la prueba?

El contacto entre la solución porosa del hormigón y la sonda puede verse perjudicado por una piel de hormigón seca. Esto puede aumentar considerablemente la resistividad eléctrica del hormigón.

Se recomienda...

Ver más
¿Puedo obtener más información sobre qué tipo de superficie se puede probar (recubierta, sin recubrir), cómo realizar el mantenimiento y la limpieza de los electrodos, o cualquier otra información valiosa?

Consulte y descargue la Guía de inicio rápido y la Guía de referencia rápida disponibles en la sección "Descargas" de la página del Profometer PM8500.
