Pundit 200 Análise das propriedades do betão utilizando a velocidade de impulso dos ultra-sons
Pundit 200 Análise das propriedades do betão utilizando a velocidade de impulso dos ultra-sons
Pundit 200 Análise das propriedades do betão utilizando a velocidade de impulso dos ultra-sons
Pundit 200
Pundit 200
Pundit 200

Pundit Ultrasonic

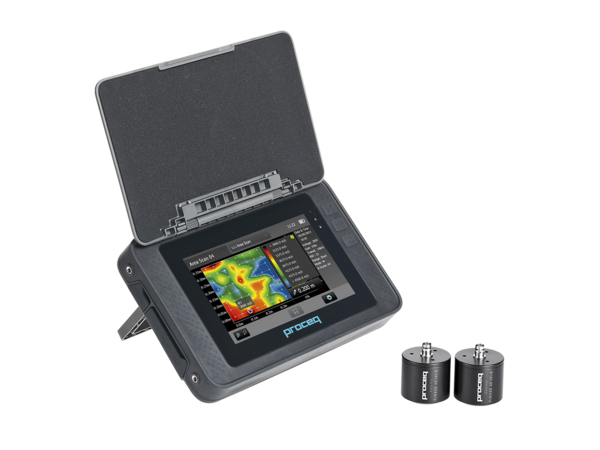

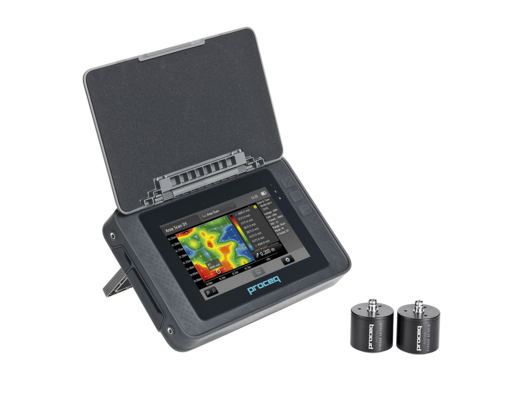

Pundit 200

Análise das propriedades do betão utilizando a velocidade de impulso dos ultra-sons

  • Conjunto completo de modos de medição
  • Digitalização de áreas para testes de uniformidade
  • O mesmo instrumento pode ser utilizado com transdutores pulso-eco

Formulários:

Correlação entre a resistência à compressão do betão e das rochas / Correlação com o módulo de elasticidade das rochas / Mapeamento da homogeneidade do betão / Estimativa da resistência do betão utilizando o método SONREB / Avaliação da qualidade

O melhor instrumento de teste ultrassónico da sua classe, com características superiores para testes no local
https://media.screeningeagle.com/asset/media/Brand/New%20Web%20Icons/Web%20Icons_21-10-20_Diverse.svg
Diversos

Para além da medição padrão da velocidade de impulso, existem vários modos de medição, incluindo a medição da velocidade de superfície, Line Scan, Area Scan, registo de dados, correlações de resistência à compressão, SONREB e medição do módulo E.

https://media.screeningeagle.com/asset/media/Brand/New%20Web%20Icons/Web%20Icons_21-10-20_Automation.svg
Automatização

A grelha de varrimento da área pode ser definida livremente pelo utilizador e os resultados codificados por cores podem apresentar variações de velocidade de impulso ou de profundidade na estrutura para identificar rapidamente áreas de preocupação.

https://media.screeningeagle.com/asset/media/Brand/New%20Web%20Icons/Web%20Icons_21-10-20_Versatility.svg
Versatilidade

Proporciona a capacidade única de utilizar o mesmo dispositivo de visualização para o teste clássico de velocidade de impulso e para o teste de eco de impulso.


SWISS MADE_horizontal lockup.svg
Pundit 200 Especificações técnicas
Instrumento
Especificações técnicas
Largura de banda
20 a 500 kHz

Tecnologia
Ultrasonic pulse velocity

Resolução de Medição
0.1 us

Tensão de pulso
±100 a ±450 V (UPV)

Ganho do receptor
1 a 10'000x (0 a 80 dB)

Frequência Nominal do Transdutor
24 - 500 kHz

Forma de Pulso
Onda Quadrada

Atraso de pulso
-

Número de Canais
1

Software para PC
PL-Link para análise e exportação de dados para aplicações de terceiros

Visor
7" unidade de ecrã táctil a cores (800 x 480 pixels) com um processador dual-core

Memória
>Memória flash interna de 8 GB

Ligações
USB host/dispositivo e Ethernet

Modos de medição
Velocidade de impulso
Velocidade de superfície
Registro de dados
E-módulo
Correlação de resistência à compressão
Profundidade da fissura
Varredura de linha
Varredura de área

Faixa de medição
Até 15 m dependendo da qualidade do concreto

Características especiais
Zoom e scroll para uma inspecção A-Scan precisa
Armazenamento a bordo e revisão de formas de onda
Configurações acessíveis diretamente na tela de medição
Cursor duplo para avaliação A-Scan manual
Cursor separado para medir a amplitude do sinal
Disparo automático e manual e limite de disparo ajustável pelo usuário
Taxa de atualização do A-Scan de até 25 Hz

Transdutores
Transdutores Proceq disponíveis: 54 kHz, 150 kHz, 250 kHz, 54 kHz Exponencial, 500 kHz e 250 kHz Shear WaveConnect
transdutores de terceiros até 24 kHz, 54 kHz, 150 kHz, 250 kHz, 54 kHz Exponencial, 500 kHz e 40 kHz contacto de ponto seco de onda de cisalhamento
Outros clientes também compraram:
Nossos acessórios
32540176

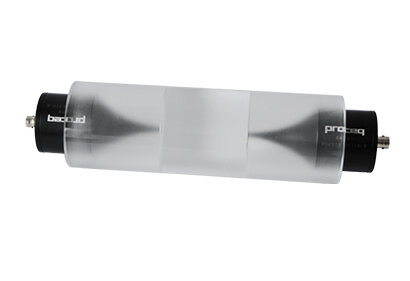

2 Transdutor exponencial de 54 kHz, incluindo haste de calibração
2 Transdutor exponencial de 54 kHz, incluindo haste de calibração
Concebido para utilização em superfícies rugosas ou curvas com ou sem gel de acoplamento.
32701033

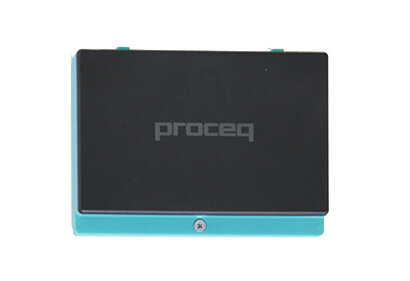

Bateria completa
Bateria completa
Bateria de substituição para a unidade de visualização. Pode ser carregado externamente com o carregador de pilhas.
32701053

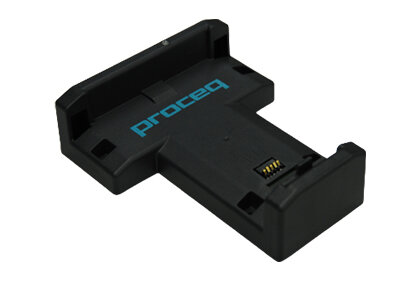

Carregador rápido (externo)
Carregador rápido (externo)
Carregue uma bateria vazia a 80 % em 3h. Carga completa em 5,5 h.
32540210

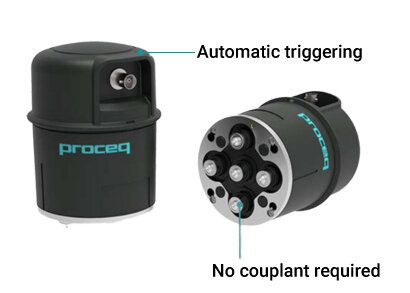

2 transdutores de ondas de cisalhamento de ponto seco, 40 kHz e placa de calibração DPC
2 transdutores de ondas de cisalhamento de ponto seco, 40 kHz e placa de calibração DPC
Concebido para utilização em superfícies rugosas ou curvas com ou sem gel de acoplamento.
Padrões e Diretrizes

Padrões

Rússia
  • Arrow, click names to download Standards & Guidelines ГОСТ 17624
  • Arrow, click names to download Standards & Guidelines ASTM C 597-02
  • Arrow, click names to download Standards & Guidelines CECS 21
  • Arrow, click names to download Standards & Guidelines EN 12504-4
  • Arrow, click names to download Standards & Guidelines IS 13311
  • Arrow, click names to download Standards & Guidelines ISO 1920-7:2004
