Vielseitigkeit trifft Effizienz

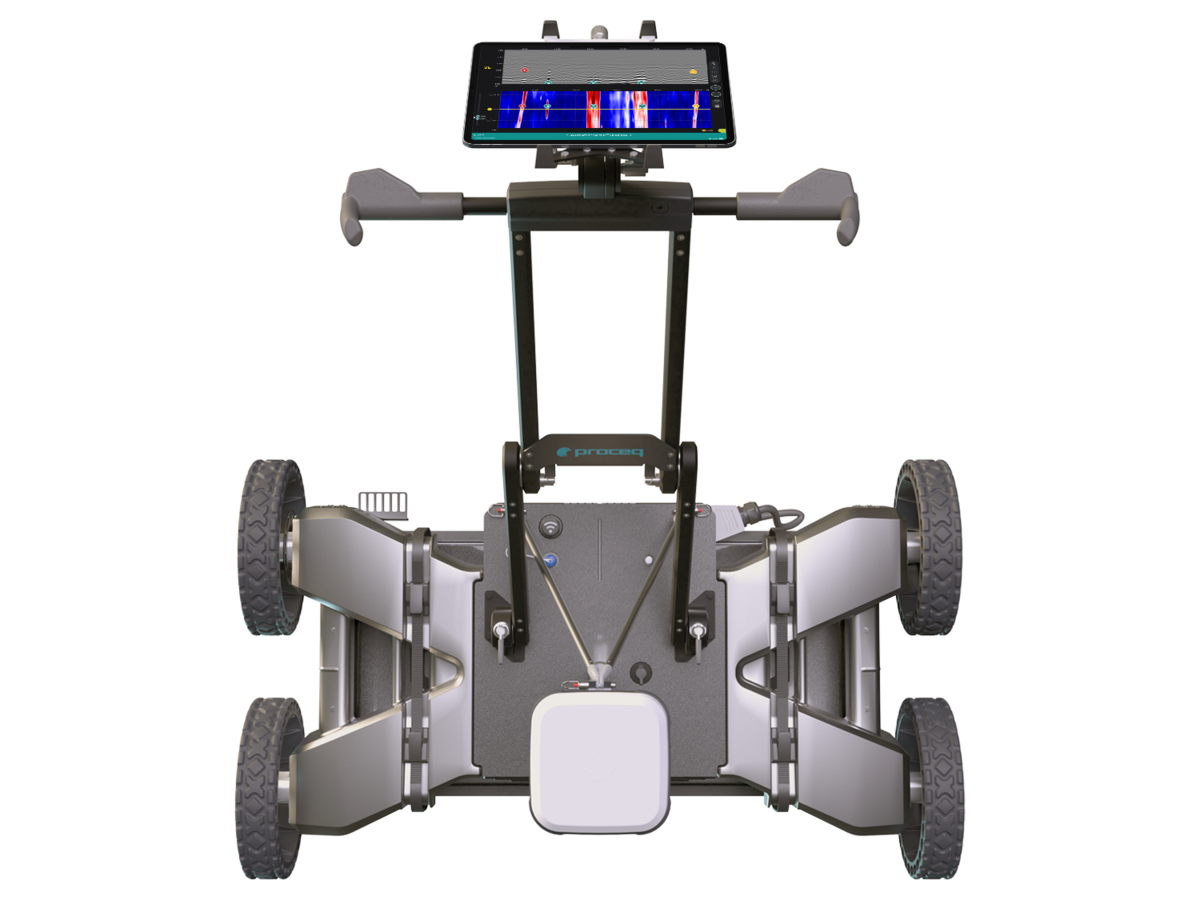

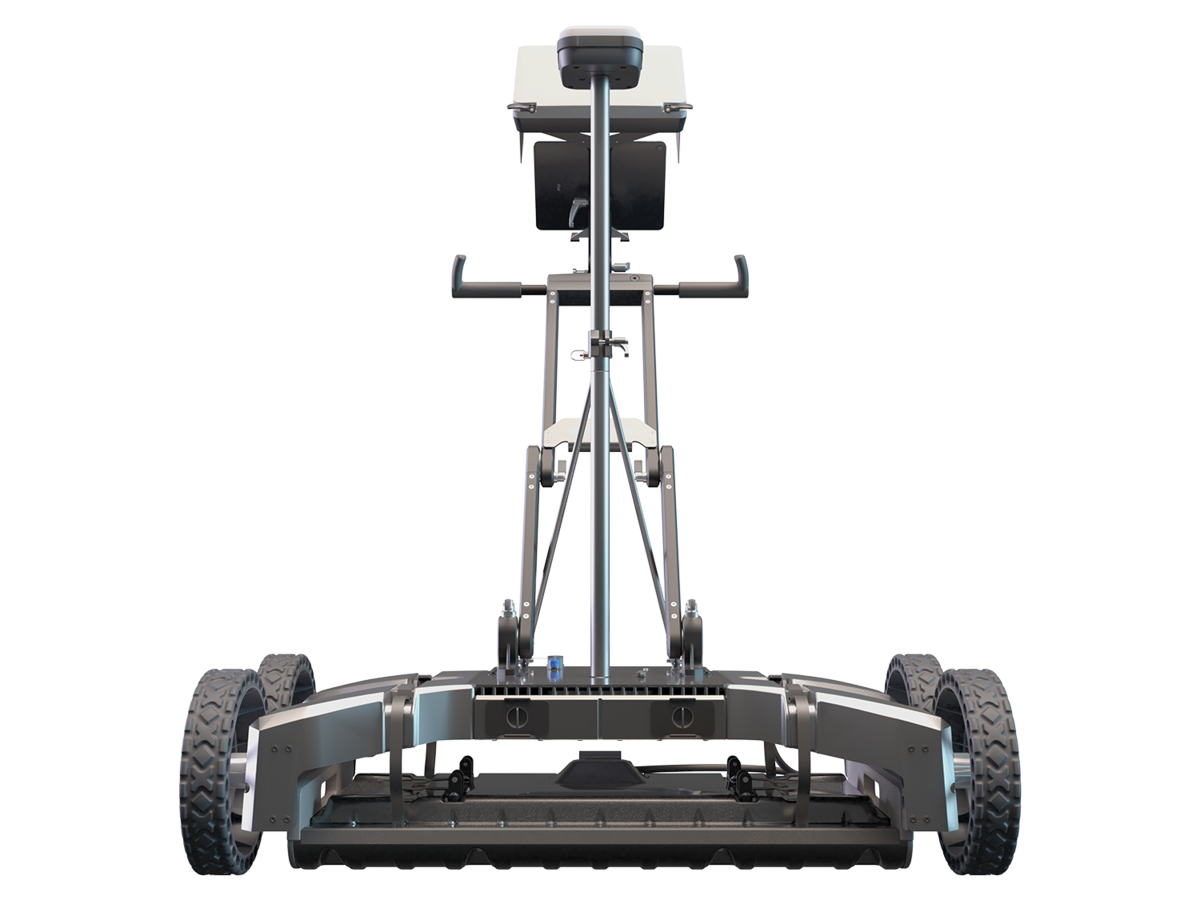

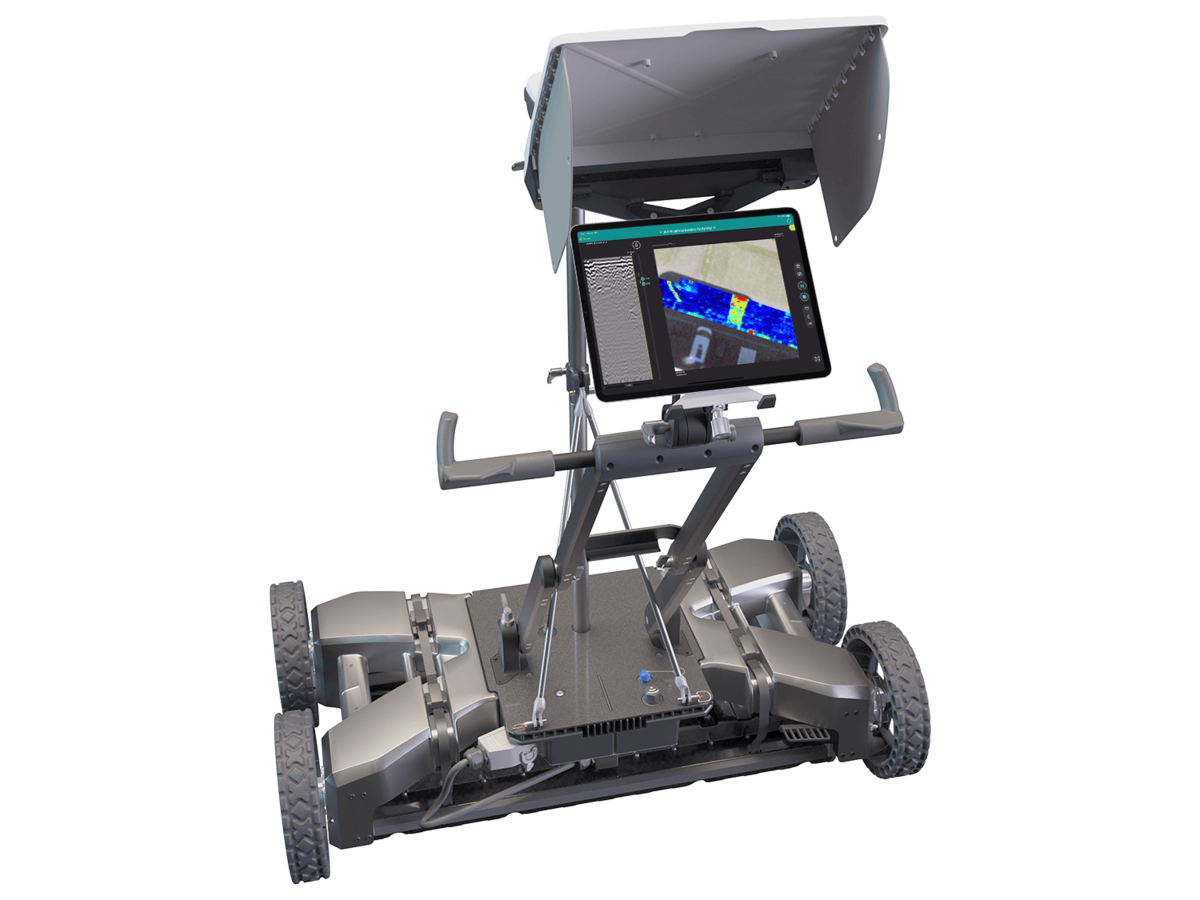

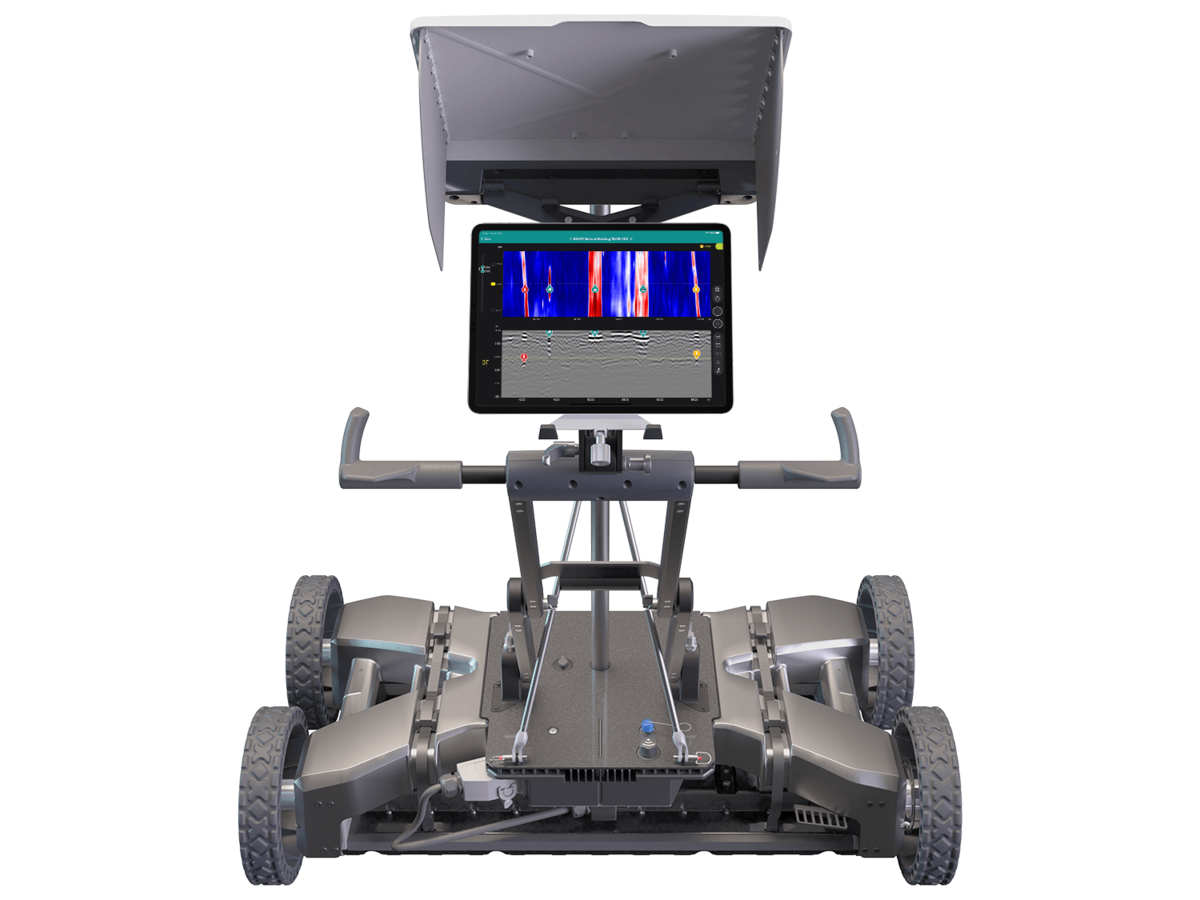

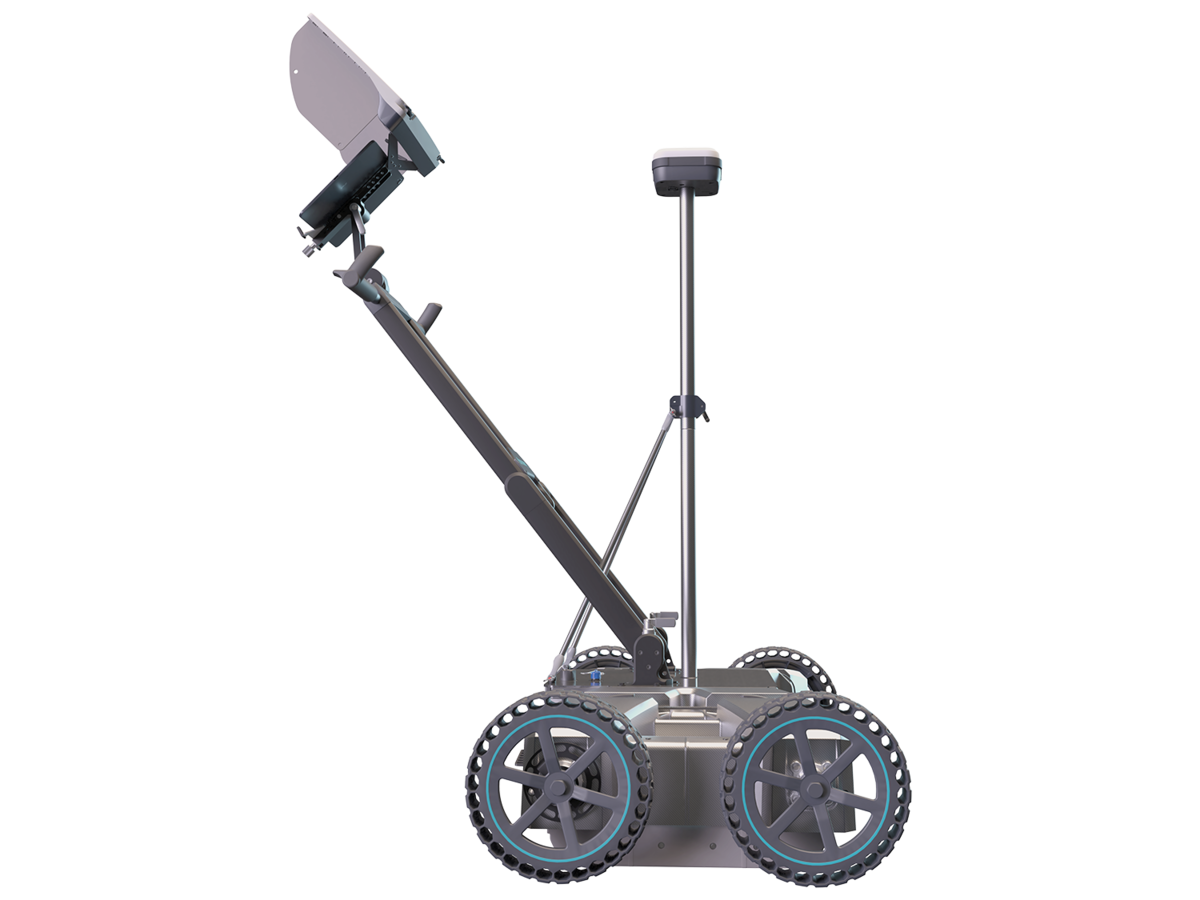

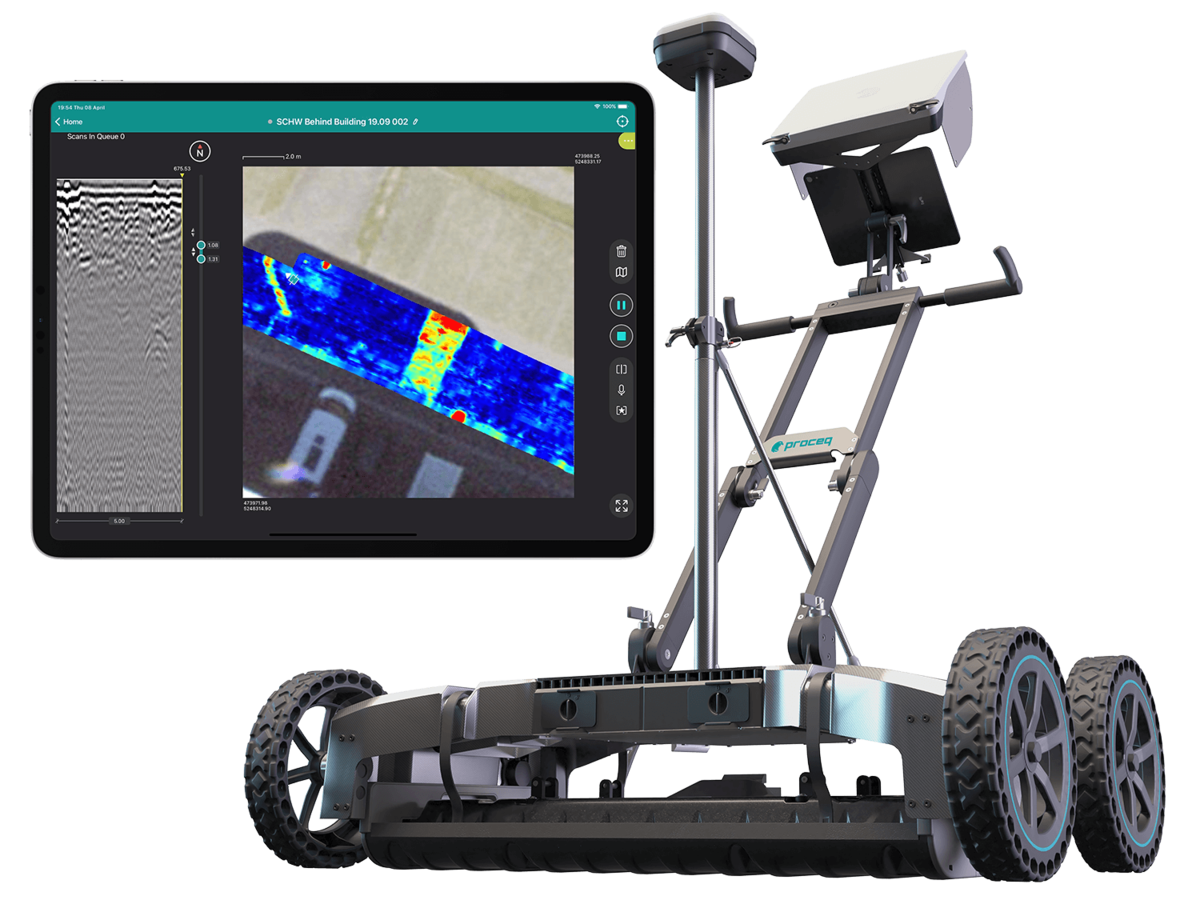

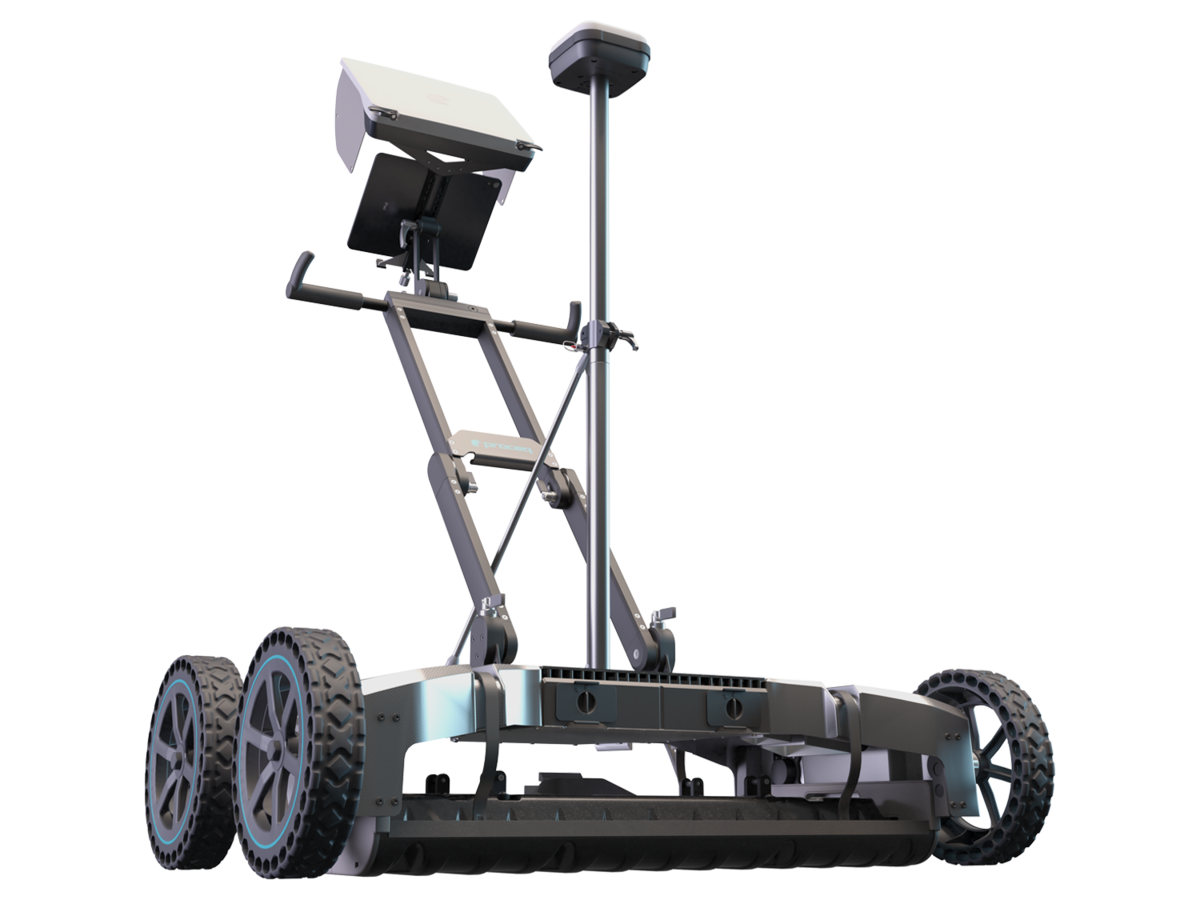

GS9000 Das effizienteste Mehrkanal-GPR-System mit 3D-Visualisierung in Echtzeit
GS9000 Das effizienteste Mehrkanal-GPR-System mit 3D-Visualisierung in Echtzeit
GS9000 Das effizienteste Mehrkanal-GPR-System mit 3D-Visualisierung in Echtzeit
GS9000 Das effizienteste Mehrkanal-GPR-System mit 3D-Visualisierung in Echtzeit
GS9000 Das effizienteste Mehrkanal-GPR-System mit 3D-Visualisierung in Echtzeit
GS9000 Das effizienteste Mehrkanal-GPR-System mit 3D-Visualisierung in Echtzeit
GS9000 Das effizienteste Mehrkanal-GPR-System mit 3D-Visualisierung in Echtzeit
GS9000
GS9000
GS9000
GS9000
GS9000
GS9000
GS9000

Unterirdische Kartierung GPR

GS9000

Das effizienteste Mehrkanal-GPR-System mit 3D-Visualisierung in Echtzeit

  • Austauschbare GPR-Arrays für ein breites Spektrum von Anwendungen
  • Erhalten Sie eine genaue 3D-Karte des Untergrunds, buchstäblich, während Sie gehen
  • Holen Sie sich die besten Erkenntnisse aus Ihren Daten, jederzeit und überall

Anwendungen:

Schadensprävention / Aushubsicherheit / Ortung und Kartierung von Versorgungsunternehmen / Unterirdische Versorgungstechnik (SUE) / Vermessung & Reality Capture / Straßenkontrolle / Brückeninspektion / Geophysikalische Untersuchungen / Archäologie / Forensik & UXO / Präzisionslandwirtschaft

Modulare Sensoren. Höchste Datenqualität. Leistungsstarke 3D-Software. 100% Echtzeit. Intuitiv für alle.
https://media.screeningeagle.com/asset/media/Brand/New%20Web%20Icons/Web%20Icons_21-10-20_Versatility.svg
Vielseitigkeit
Zwei austauschbare Array-Module, ein breites Spektrum an Anwendungen. Genießen Sie die Interoperabilität des vielseitigsten Mehrkanal-GPR-Untergrundkartierers.
https://media.screeningeagle.com/asset/media/Brand/New%20Web%20Icons/Web%20Icons_Accuracy.svg
Richtigkeit
Erstklassige GPR- und Geospatial-Technologie für höchste Informationsdichte in allen drei Dimensionen, genauestens kartiert in Ihren lokalen Koordinaten.
https://media.screeningeagle.com/asset/media/Brand/New%20Web%20Icons/Web%20Icons_21-10-20_User%20Experience.svg
Effizienz
Einfaches Einrichten und Bedienen. Sofortige Datenvisualisierung zur Vermeidung von Interpretationsfehlern im Feld. Sofort bereit für erweiterte Analysen, auch aus der Ferne.

SWISS MADE_horizontal lockup.svg
Software for Proceq GPR Untergrund App
Proceq GPR Untergrund App
Technische Daten
Messungsmodi
Line Scan
Grid Scan
Free Path

Visualisierungsmodi
A-Scan
Linienscan
Linienscan migriert
Zeitscheibenansicht
Kartenansicht
Augmented Reality

Vor-Ort-Anmerkungen
Tags
Markierungen
Fotos
Points of Interest
Sprachnotizen
Markups
Linework

Anzeigeeinstellungen
Scheibentiefe und -dicke
Auto / Linear / Zeitverstärkung
Hintergrundentfernung
Mehrschichtige Dielektrizitätskonstante
Zeitfenster
Rauschunterdrückungsfilter
Frequenzfilter
Tiefpassfilter
Farbpalette
Objektebenen

Berichtswesen
Workspace-Integration
Automatisches Logbuch
Sofortige Karten-/Zeichnungserstellung
Sofortige Berichterstellung
Freigabe über url

Exportformat
SEG-Y
DXF
SHP
KML
HTML

Koordinatensystem
EPSG globale Datenbank
Lokale Gittermodelle
Geoidmodelle

Sprachen
Englisch
Spanisch
Französisch
Deutsch
Italienisch
Chinesisch
Japanisch
Koreanisch

Anzeigegerät
Jedes iPad® oder iPad Pro® ¹
Empfohlen: iPad Pro WiFi + Cellular
Bildschirmauflösung: bis zu 2732 x 2048 Pixel
Speicherkapazität: bis zu 1 TB

iPad ist eine Marke von Apple Inc. iOS ist eine eingetragene Marke von Cisco in den USA und wird von Apple unter Lizenz verwendet.

GS9000 Technische Daten
Instrument
Technische Daten
Radartechnik
GPR mit abgestufter Frequenz

Modulierter Frequenzbereich
500 - 3000 MHz ² | 30 - 750 MHz ³

Anzahl der Kanäle
35 (VV) + 15 (HH) ² | 11 (VV) ³

Kanalabstände
2,5 cm (VV), 5,5 cm (HH) ² | 7,5 cm ³

Abtastbreite
0,85 m ² | 0,82 m ³

Abtastrate
27500 Abtastungen/s ² | 22000 Abtastungen/s ³

Zeitfenster
35 ns ² | 100 ns ³

Räumliches Intervall
Bis zu 100 Abtastungen/m

Abmessungen
722 x 1178 x 443 mm

Gewicht
45 Kg ²

Raddrehgeber
2, an den Hinterrädern

Schutzart (IP) / Abdichtung
IP65

Stromverbrauch
Handelsübliche Powerbank ⁴

Autonomie
6 Stunden | Hot-swappable ⁵

Betriebstemperatur
-10° bis 50°C | 14° bis 122° F

Betriebsfeuchtigkeit
<95% RH, nicht kondensierend

Anschlussmöglichkeiten
WiFi, USB-A, USB-C, Lemo ⁶

GNSS-Satelliten
Multiband GPS + Glonass + Galileo + Beidou

GNSS-Echtzeit-Korrekturen
SSR-Augmentation / NRTK-kompatibel ⁷

GNSS-Echtzeit-3D-Genauigkeit
Typ. 1 - 5 cm | 0,5 - 2 in ⁸

GNSS-Initialisierungszeit
Typ. 5 - 30 s

1. Mit einer aktuellen iOS-Version; empfohlene Modelle: iPad Pro® WiFi + Cellular (Modell 2022 oder höher)
2. In Kombination mit GX1 Array-Modul
3. In Kombination mit dem GX2-Array-Modul
4. USB-C-Powerbank mit Power Delivery. Max. Abmessungen: B 85mm x H 28mm (empfohlene Leistung: 12/15/20V - >45 W)
5. Mit 2x 26.800 mAh Powerbank
6. Für terrestrische Positionierungssysteme kann ein serieller Zwischenadapter auf DB9 erforderlich sein, um Pseudo-NMEA-GGA-Positionen auszugeben
7. Benötigt eine aktive Internetverbindung auf dem iPad; SSR-Dienst verfügbar in Europa, USA, Südkanada, Südostaustralien und Südkorea / NRTK-Korrekturen über NTRIP im RTCM3-Format
8. Über NTRIP RTK- oder SSR-Korrekturen; die erreichte Genauigkeit ist abhängig von den atmosphärischen Bedingungen, der Satellitengeometrie, der Beobachtungszeit usw.

Andere Kunden kauften auch:
Unser Zubehör
39367260
GPR-Array-Modul (500-3000 MHz) für die Kartierung von Straßen und Brücken
MicrosoftTeams-image (184).png
GPR-Array-Modul (500-3000 MHz) für die Kartierung von Straßen und Brücken
GX1 GPR-Array-Modul (500-3000 MHz) für die Kartierung von Straßen und Brücken
39367250
GPR-Array-Modul (30-750 MHz) für Versorgungs- und geophysikalische Kartierung
MicrosoftTeams-image (184)_1.png
GPR-Array-Modul (30-750 MHz) für Versorgungs- und geophysikalische Kartierung
GX2 GPR-Array-Modul (30-750 MHz) für Versorgungs- und geophysikalische Kartierung
39360277
Kufenplatte für GX1-Array-Modul
Kufenplatte für GX1-Array-Modul
Kufenplatte für GX1-Array-Modul
39360281
Kufenplatte für GX2-Array-Modul
Kufenplatte für GX2-Array-Modul
Kufenplatte für GX2-Array-Modul
39350660
GNSS-Mastbefestigungssatz
GNSS-Mastbefestigungssatz
Stabilisiert Ihren GNSS-Stab in unebenem Gelände. Im Lieferumfang der GS9000 Pro Hardware-Variante enthalten.
39350710
Rad, 30cm
Rad, 30cm
Enthalten in der GS9000 Pro Hardware-Variante.
39350404
Universeller Tablet-Halter
Universeller Tablet-Halter
Passt zu jedem iPad Pro und Sonnen- und Regenschutz. In allen Hardware-Varianten enthalten.
39350060
Regenschirmhalter-Bausatz
Regenschirmhalter-Bausatz
Für einen Regenschirm, der den Benutzer vor Sonne und Regen schützt.
39350480
Sonnen- und Regenschutz für das Tablet
Sonnen- und Regenschutz für das Tablet
Schützt das iPad vor Sonne und Regen. Im Lieferumfang der GS9000 Pro Hardware-Variante enthalten.
39350486
RAM-Mount-Adapter für Tablet
RAM-Mount-Adapter für Tablet
Ermöglicht die Kompatibilität des Tablet-Halters mit diversem Zubehör und Taschen. In allen Hardware-Varianten enthalten.
39350676
DB9 zu Lemo Adapter
DB9 zu Lemo Adapter
Wird an den RS232 DB9-Port angeschlossen, um NMEA-Sätze von externen Ortungsgeräten zu empfangen.
39350646
Kabel von Lemo zu Lemo
Kabel von Lemo zu Lemo
Verbindet den MA8000 mit dem GS8000 für beste Echtzeit-Synchronisation.
39360600
Powerbank-Schublade
Powerbank-Schublade
Passt zu allen kompatiblen PD-Powerbank-Geräten. Ein Gerät ist in allen Hardware-Varianten enthalten.
