Essai de dureté

Equotip Live Leeb D

Contrôle portable de la dureté Leeb D

La sonde Leeb D la plus portable et la plus fonctionnelle au monde

L'interface utilisateur la plus intuitive et la plus efficace qui soit

Fabrication suisse, précision et durabilité légendaires connues pour les produits Equotip

Applications:

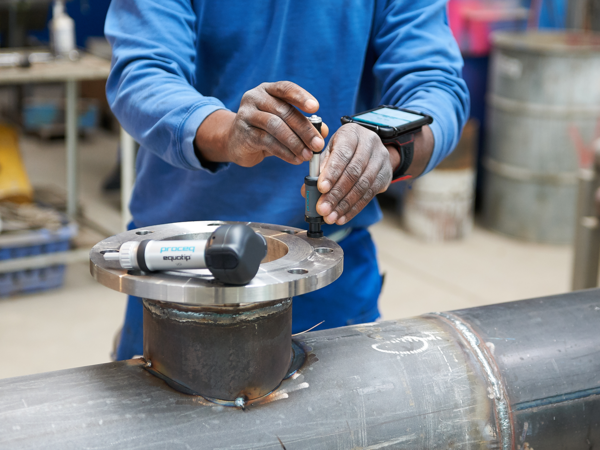

Essais de dureté des fontes, brides, arbres et barres/tuyaux / Connectez-vous sans fil à l'application mobile et au cloud / Essais de roches

Contactez-nous

...ou ajouter au panier

Le laboratoire 'essais de dureté portable le plus avancé dans votre poche, par l'inventeur de la méthode Leeb.

Innovation

Sonde Leeb D ultra-portable et intelligente, couplée à IoT et à l'écosystème de sauvegarde des données de stockage avec une interface utilisateur épurée. Le logiciel vous permet de partager et d'accéder aux données de n'importe où.

Efficacité

Interface utilisateur intuitive et efficace pour faciliter chaque étape de votre inspection. La sortie audio des relevés vous permet de garder le mobile dans votre poche pour un flux de travail plus rationalisé.

Fiabilité

Synonyme de la fiabilité et du statut légendaire de Proceq avec les produits Leeb, durables et précis de l'inventeur de la méthode Leeb.

Unité d'affichage et de traitement (non incluse)

Matériaux personnalisés

Unité d'affichage et de traitement (non incluse)

Conformité aux normes

Unité d'affichage et de traitement (non incluse)

Collaboration et rapports faciles

Interface Web avec génération de rapports visuels utilisant des listes, des histogrammes et des statistiques.
Traçabilité complète du journal de bord grâce aux annotations (localisation géographique, texte, images des objets testés, modifications de l'ensemble de données).
Stockage des données sur le Web avec de multiples possibilités de partage des données

Interface Web avec génération de rapports visuels utilisant des listes, des histogrammes et des statistiques.
Traçabilité complète du journal de bord grâce aux annotations (localisation géographique, texte, images des objets testés, modifications de l'ensemble de données).
Stockage des données sur le Web avec de multiples possibilités de partage des données

Unité d'affichage et de traitement (non incluse)

Spécifications techniques

Affichage et unité de traitement (non inclus)

Affichage

Tout appareil Apple iOS (min. iOS 13)

Protection de l'instrument

Résistance à l'eau, à la poussière et aux débris et protection de niveau MIL grâce à un étui/une housse externe au choix du client

Mémoire

> 10'000'000 mesures, limitées par la capacité de stockage de l'appareil

Mémoire

Mémoire de l'appareil iOS

UCI Live paramètres de fonctionnement

Connectivité

Bluetooth LE, Micro USB pour la charge et la connexion de service

Batterie

1x AA (NiMH), sans danger pour le vol

Durée de vie de la batterie

4-6h, > 3'000 mesures, selon la capacité de la batterie

Temps de charge

< 4-6h

Alimentation

5V, par micro USB

Dimensions

46 x 24.5 x 146 mm / 1.8 x 1.0 x 5.8 in

Poids

234 g / 8.26 oz

Humidité de fonctionnement

< 90% RH, sans condensation

Température de fonctionnement

(-) 20°C + 60°C / 14°F - 122°F

Certification

CE, KC, FCC

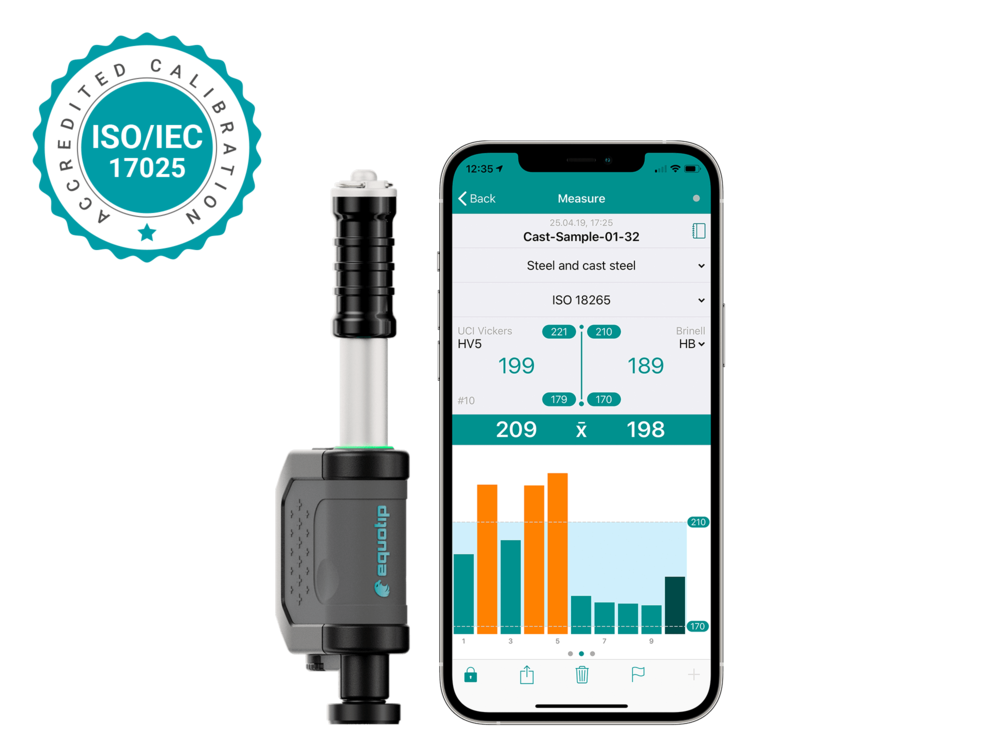

Caractéristiques de l'application Equotip

- Sauvegarde automatique des données dans l'espace de travail de ScreenigEagle
- Histrogramme et tableau, statistiques des séries
- Conversion automatique vers l'unité sélectionnée
- Assistant de vérification des sondes
- Conversion personnalisée des matériaux : décalage d'un point
- Lecture vocale des données de mesure
- Journal de bord amélioré avec métadonnées (images, commentaires vocaux, annotations, géolocalisation)
- Exportation des données au format PDF et CSV
- Statistiques des sondes
- Tutoriels vidéo

Courbes de conversion applicables aux matériaux

- Acier et acier moulé
- Acier pour outils de travail
- Acier inoxydable
- Fonte (lamellaire, nodulaire)
- Aluminium moulé
- Alliages laiton-cuivre/zinc
- Bronze
- Alliages cuivreux légers

Langues

Anglais, chinois, français, allemand, italien, japonais, coréen, portugais, russe, espagnol, turc

Paramètres régionaux

Unités métriques et impériales, multilingue et fuseau horaire

Support audio

Audio numérique complet

Espace de travail Screening Eagle

Système de gestion des données basé sur le web avec sauvegarde dans le nuage, accessible à partir d'un PC, d'un téléphone portable et d'une tablette.

Langues prises en charge

Anglais

Outil

Spécifications techniques

Échelle native

HLD

Échelles de conversion

HB, HV, HRB, HRC, HS, MPA (σ1, σ2, σ3)

Plage de mesure

100-1000 HLD

Pénétrateur

Carbure de tungstène (D, DL)

Énergie d'impact / force d'essai

11 Nmm (D, DL)

Étalonnage accrédité

ISO/IEC 17025

Conformité aux normes

ASTM A956
DIN EN ISO 16859
GB/T 17394
JB/T 9378

Directives

ASME CRTD-91
DGZfP Gudeline MC 1
VDI / VDE Gudeline 2616 Paper 1
Nordtest Technical Reports 99.12, 99.13, 99.36

Normes de conversion

ASTM A370
ASTM E140
ISO 18265
Courbes de conversion propres à Proceq

Résolution de mesure

1 HLD/HV/HB ; 0,1 HRC/HRB/HS 1 N/mm 2 (Rm)

Précision de mesure

± 4HLD, (0.5% @800 HLD)

Écart de mesure (E)

Inférieur à DIN EN ISO 16859

Coefficient de variation (R)

Inférieur à DIN EN ISO 16859

Poids

234 g / 8.26 oz

Dimensions

46 x 24.5 x 146 mm / 1.8 x 1.0 x 5.8 in

Version PDF

D'autres clients ont également acheté :

Normes et lignes directrices

Standards

ASTM A 370

ASTM A 956

ASTM E 140

DIN 50156

GB/T 17394

ISO 16859

JB/T 9378

Des lignes directrices

ASME CRTD-91

DGZfP Guideline MC 1

Nordtest Technical Reports 424-1, 424-2, 424-3

VDI / VDE Guideline 2616 Paper 1

FAQ

Qu'est-ce que la méthode d'essai de dureté Leeb ?

La méthode d'essai de dureté par rebondissement de Leeb a été mise au point en 1975 par Leeb et Brandestini chez Proceq SA pour fournir un essai de dureté portable pour les métaux. Elle a été développée comme une alternative aux équipements traditionnels de mesure de la dureté, peu maniables et parfois complexes. Le premier produit Leeb sur le marché s'appelait "Equotip", une expression qui est toujours utilisée comme synonyme de "Leeb rebound" en raison de la large diffusion du produit "Equotip". Le principe de la méthode de mesure Leeb a été adapté à une autre méthode non destructive également inventée par Proceq - le marteau de Schidmt.

Les mesures de dureté traditionnelles, par exemple celles de Rockwell, Vickers et Brinell, sont stationnaires et nécessitent des postes de travail fixes dans des zones d'essai ou des laboratoires séparés. La plupart du temps, ces méthodes sont sélectives et impliquent des essais destructifs sur des échantillons. À partir des résultats individuels, ces tests tirent des conclusions statistiques pour des lots entiers. La portabilité des testeurs Leeb permet parfois d'atteindre des taux d'essais plus élevés sans destruction d'échantillons, ce qui simplifie les processus et réduit les coûts.
Les méthodes traditionnelles sont basées sur des essais de dureté par indentation physique bien définis. Des pénétrateurs très durs, de géométrie et de taille définies, sont pressés en continu dans le matériau sous l'effet d'une force particulière. Les paramètres de déformation, tels que la profondeur d'indentation dans la méthode Rockwell, sont enregistrés pour donner des mesures de la dureté.
Selon le principe dynamique de Leeb, la valeur de dureté est dérivée de la perte d'énergie d'un corps d'impact défini après impact sur un échantillon de métal, similaire au scléroscope de Shore. Le quotient de Leeb (vi,vr) est considéré comme une mesure de la perte d'énergie par déformation plastique : le corps d'impact rebondit plus rapidement sur des échantillons plus durs que sur des échantillons plus mous, ce qui se traduit par une valeur plus élevée 1000×vr/vi. Un corps d'impact magnétique permet de déduire la vitesse à partir de la tension induite par le corps lorsqu'il se déplace à travers la bobine de mesure. Le quotient 1000×vr/vi est indiqué dans l'unité de dureté de rebondissement de Leeb HL.
Alors que dans les essais statiques traditionnels, la force d'essai est appliquée uniformément avec une magnitude croissante, les méthodes d'essai dynamiques appliquent une charge instantanée. Un essai dure à peine 2 secondes et, en utilisant la sonde standard D, laisse une empreinte d'à peine 0,5 mm de diamètre sur l'acier ou la fonte d'acier d'une dureté Leeb de 600 HLD. En comparaison, une empreinte Brinell sur le même matériau est de ~3 mm (valeur de dureté ~400 HBW 10/3000), avec un temps de mesure conforme à la norme de ~15 secondes plus le temps de mesure de l'empreinte.

Voir moins
