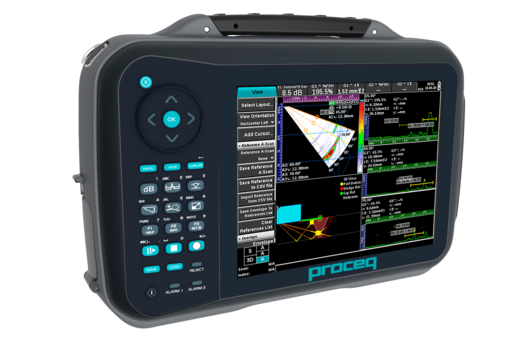

FD100 PA 16:16 Inspection par ultrasons de différents types de matériaux, métalliques ou non, tels que les composites ou les plastiques.

Détection des failles

FD100 PA 16:16

Inspection par ultrasons de différents types de matériaux, métalliques ou non, tels que les composites ou les plastiques.

  • Haut niveau de performance pour la détection conventionnelle de défauts portables avec la puissance du réseau phasé
  • Des capacités d'imagerie complètes pour de nombreuses applications
  • Le plan de balayage en 3D permet de visualiser la couverture du faisceau du réseau phasé dans le composant.

Applications:

Dans différents domaines tels que; Aéronautique, Automobile, Ferroviaire, Naval / Contrôle ultrasonique des soudures à l'aide d'un réseau phasé / Contrôle du polyéthylène par ultrasons à faisceaux phasés / Joints par électrofusion Inspection de la corrosion de la face de la bride / Détection et dimensionnement des défauts, fissures et porosités

Le meilleur détecteur de défauts à ultrasons à réseau phasé d'entrée de gamme
https://media.screeningeagle.com/asset/media/Brand/New%20Web%20Icons/Web%20Icons_21-10-20_Performance.svg
Performance

Un haut niveau de performance pour la détection conventionnelle des défauts portables avec la puissance du phased array Le même flux de travail logiciel entre les modules rend l'apprentissage du phased array familier, plus facile et plus rapide.

https://media.screeningeagle.com/asset/media/Brand/New%20Web%20Icons/Web%20Icons_21-10-20_Versatility.svg
Polyvalence

Les capacités d'imagerie complètes couvrent de nombreuses applications, y compris les balayages A, B, C, S, True Top et End.

https://media.screeningeagle.com/asset/media/Brand/New%20Web%20Icons/Web%20Icons_21-10-20_Productivity-17.svg
Productivité

Le plan de balayage en 3D permet de visualiser la couverture du faisceau du réseau phasé dans le composant. Il montre également la position du défaut en utilisant l'ensemble d'outils 3D pour créer des images précieuses.


SWISS MADE_horizontal lockup.svg
Software for
Spécifications techniques
Affichage
TFT 8,4 pouces

Taille du fichier
Jusqu'à 3 Go

Génération de rapports
Rapport pdf personnalisable, capture d'écran PNG, option de sortie de fichier CSV

Codeur
1 ou 2 axes (entrée en quadrature)

Langues
Anglais, allemand, français, espagnol, russe, chinois, hongrois, italien, portugais et japonais
FD100 PA 16:16 Spécifications techniques
Outil
Spécifications techniques
Configuration n°2 canaux UT et 1 l-PEX

Prise de transducteur
Lemo1 - BCD
I-PEX

Tension d'impulsion
25 à 75 V (par pas de 5 V)

PRF
1 à 5 000 Hz

Plage de gain n° 76 dB (par pas de 0,1 dB)

Bande passante
PA : 200 KHz à 14 MHz
UT 200 KHz à 22 MHz

Écran
TFT 8,4"

Amélioration du signal
Filtres numériques, lissage, contourage, rejet, moyenne

Architecture
16 canaux actifs

Fréquence de numérisation
65 MHz

Lois Focales
128

Longueur de numérisation maximale A
4096

Scans pris en charge
A, B, C, L, S-Scan, fusionnés, vrai haut et fin

Nombre de scans n°1 (avec jusqu'à 3 scans A extraits)

Nombre de mises en page
35

Mesures
Longueur du chemin, profondeur, distance de surface, DAC, AWS, DGS, TGS

Taille du fichier
Jusqu'à 3 Go

Génération de rapports
Rapport PDF personnalisable, capture d'écran PNG, option de sortie de fichier CSV

Encodeur n°1 ou 2 axes (entrée en quadrature)

Langues
Anglais, allemand, français, espagnol, russe, chinois, hongrois, italien, portugais et japonais

Autonomie de la batterie
6 heures

Indice IP
IP66
