Détection des failles

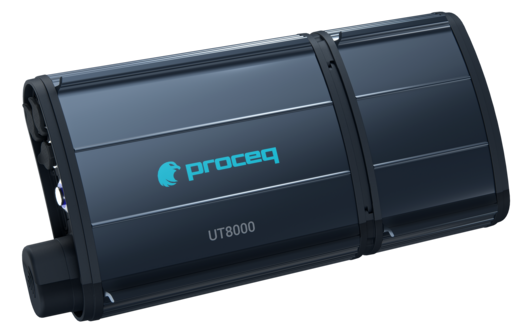

UT8000

Détecteur de défauts à ultrasons portable pour différents types de matériaux et de composants. Il fournit des données d'inspection entièrement traçables et permet la création rapide de rapports.

  • Des performances et une robustesse inégalées.
  • La simplicité au service de la productivité
  • Fonctions uniques de rembobinage et de journal de bord

Applications:

Inspection des soudures par ultrasons / Inspection par ultrasons des métaux coulés et forgés / Mesure de l'épaisseur par ultrasons et évaluation du pelliculage / Cartographie de la corrosion par ultrasons / Mesures d'épaisseur à haute température / Détection et dimensionnement des défauts, fissures et porosités

Maximise vos performances d'inspection grâce au détecteur de défauts à ultrasons unique et entièrement numérique. Conçu pour les inspections par ultrasons sur le terrain et la cartographie de la corrosion.
https://media.screeningeagle.com/asset/media/Brand/New%20Web%20Icons/Web%20Icons_21-10-20_Versatility.svg
Qualité suisse
Qualité suisse pour des performances et une robustesse inégalées. Un appareil capable de répondre aux environnements et aux exigences les plus strictes.
https://media.screeningeagle.com/asset/media/Brand/New%20Web%20Icons/Web%20Icons_21-10-20_Collaboration.svg
Amélioration de la productivité
Aucun temps d'adaptation n'est nécessaire : apprenez en 1 heure et commencez votre inspection avec le logiciel le plus intuitif, le plus convivial, le plus riche en fonctionnalités et le plus intelligent.
https://media.screeningeagle.com/asset/media/Brand/New%20Web%20Icons/Web%20Icons_21-10-20_Peace%20of%20Mind.svg
Tranquillité d'esprit
Les fonctions uniques de rembobinage et de journal de bord enregistrent et sécurisent les configurations et les résultats d'inspection, ce qui permet une évaluation à la demande des paramètres d'inspection. Elles incluent les positions GPS, les photos des composants et même des messages audio.

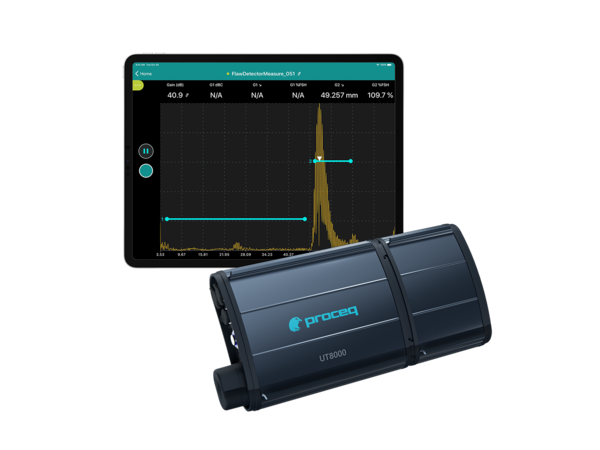

Proceq Flaw Detector App
Évolution intuitive pour des performances élevées

• Mises à jour gratuites & sorties
• Développement centré sur le client
• Des fonctionnalités intelligentes pour améliorer votre productivité

Détectez les défauts de nombreux types de matériaux de manière fiable et efficace, avec une traçabilité de bout en bout. Cette application conviviale est la première du genre, avec la possibilité de revenir en arrière pour chaque indication ainsi que de riches fonctionnalités de collaboration, notamment des annotations vocales, photo et textuelles.

Chaque mise à jour apporte de nouvelles fonctionnalités intéressantes. Voir l'évolution jusqu'à présent…

• Mises à jour gratuites & sorties
• Développement centré sur le client
• Des fonctionnalités intelligentes pour améliorer votre productivité

Détectez les défauts de nombreux types de matériaux de manière fiable et efficace, avec une traçabilité de bout en bout. Cette application conviviale est la première du genre, avec la possibilité de revenir en arrière pour chaque indication ainsi que de riches fonctionnalités de collaboration, notamment des annotations vocales, photo et textuelles.

Chaque mise à jour apporte de nouvelles fonctionnalités intéressantes. Voir l'évolution jusqu'à présent…

Proceq Flaw Detector App
Version 1 de l'application

Principales fonctionnalités introduites avec la version 1 de l'application :

- Le premier instrument UT entièrement sans fil au monde doté d'un logiciel intelligent
- Impulsion carrée de 400 volts pour les travaux les plus exigeants
- Grille de corrosion ajoutée pour mieux comprendre vos mesures
- Carte thermique sur la corrosion pour une visualisation précise de vos résultats
- Temps de retour en arrière pour revoir le processus d'inspection
- Accès complet aux données, même en mode déconnecté
- Partage sécurisé des données dans le nuage pour une collaboration nettement améliorée
- Prise en charge des langues allemande, chinoise, coréenne et russe
- Assistance à distance/partage de données en temps réel
- Automatisation complète du journal de bord pour assurer la traçabilité de vos procédures

... et bien plus encore.

Service logiciel continu, maintenance et corrections de bogues. Mises à jour de la compatibilité pour une prise en charge complète des iPads de dernière génération et de la dernière version d'iOS afin d'améliorer votre productivité.

Principales fonctionnalités introduites avec la version 1 de l'application :

- Le premier instrument UT entièrement sans fil au monde doté d'un logiciel intelligent
- Impulsion carrée de 400 volts pour les travaux les plus exigeants
- Grille de corrosion ajoutée pour mieux comprendre vos mesures
- Carte thermique sur la corrosion pour une visualisation précise de vos résultats
- Temps de retour en arrière pour revoir le processus d'inspection
- Accès complet aux données, même en mode déconnecté
- Partage sécurisé des données dans le nuage pour une collaboration nettement améliorée
- Prise en charge des langues allemande, chinoise, coréenne et russe
- Assistance à distance/partage de données en temps réel
- Automatisation complète du journal de bord pour assurer la traçabilité de vos procédures

... et bien plus encore.

Service logiciel continu, maintenance et corrections de bogues. Mises à jour de la compatibilité pour une prise en charge complète des iPads de dernière génération et de la dernière version d'iOS afin d'améliorer votre productivité.

Proceq Flaw Detector App
Application version 2

Principales fonctionnalités introduites avec la version 2 de l'application :

  • Technique de dimensionnement des courbes DGS pour des mesures améliorées
  • Option d'exportation HTML
  • Prise en charge
  • Affichage double écran vers n'importe quel écran externe
  • Fonction de reconnexion Wi-Fi automatique

… et bien plus encore.

Service logiciel continu, maintenance et corrections de bogues. Mises à niveau de compatibilité pour prendre pleinement en charge les iPads de dernière génération et la dernière version d'iOS pour améliorer votre productivité.

Principales fonctionnalités introduites avec la version 2 de l'application :

  • Technique de dimensionnement des courbes DGS pour des mesures améliorées
  • Option d'exportation HTML
  • Prise en charge
  • Affichage double écran vers n'importe quel écran externe
  • Fonction de reconnexion Wi-Fi automatique

… et bien plus encore.

Service logiciel continu, maintenance et corrections de bogues. Mises à niveau de compatibilité pour prendre pleinement en charge les iPads de dernière génération et la dernière version d'iOS pour améliorer votre productivité.

Proceq Flaw Detector App
Application version 3

Principales fonctionnalités introduites avec la version 3 de l'APP :

  • Vue en coupe transversale de B-Scan
  • Vue du profil d'épaisseur de B-Scan
  • Vue de la valeur unique de B-Scan
  • Correction de la surface de la courbe (CSC)

... et bien plus encore.

Service logiciel continu, maintenance et corrections de bogues. Mises à jour de la compatibilité pour une prise en charge complète de la dernière génération d'iPads et de la dernière version d'iOS afin d'améliorer votre productivité.

Principales fonctionnalités introduites avec la version 3 de l'APP :

  • Vue en coupe transversale de B-Scan
  • Vue du profil d'épaisseur de B-Scan
  • Vue de la valeur unique de B-Scan
  • Correction de la surface de la courbe (CSC)

... et bien plus encore.

Service logiciel continu, maintenance et corrections de bogues. Mises à jour de la compatibilité pour une prise en charge complète de la dernière génération d'iPads et de la dernière version d'iOS afin d'améliorer votre productivité.


SWISS MADE_horizontal lockup.svg
Software for Proceq Flaw Detector App
Proceq Flaw Detector App
Spécifications techniques
Étalonnage automatisé
Vitesse, décalage du zéro

Modes de test
Echo d'impulsion, double, par transmission ou grille

Unités
Millimètres, pouces ou microsecondes

Portée
3 - 11760 mm à 5900 m/s

Vitesse
100 - 10000 m/s

Décalage du zéro
0 - 50 mm

Retard d'affichage
jusqu'à la plage complète

Angle de réfraction
0° - 90° par incréments de 1°.

Portes
2x, entièrement indépendantes

Alarmes
Seuil/courbe positif et négatif

Affichage des mesures
jusqu'à 5 emplacements (sélection manuelle ou automatique)

Echo-to-echo
Porte standard 2 - porte 1

Mesure
DAC / TCG / AVG(DGS) / AWS / CSC

Langues
Anglais, allemand, italien, français, espagnol, chinois, japonais, coréen, russe, turc
UT8000 Spécifications techniques
Outil
Spécifications techniques
Configuration
1 Canal UT

Prise du transducteur
Lemo 00

Tension d'impulsion
100 à 400 V (impulsion carrée)

PRF
10 - 2000 Hz

Plage de gain
0-110 dB

Largeur de bande
0,2 - 20 MHz

Affichage
Tout Apple iPad® compatible
8,3 à 12,9 pouces

Mémoire
Jusqu'à 2 To (selon le modèle d'iPad)

Connexions
Connexion Wi-Fi cryptée à l'iPad
Câble USB-C à l'iPad

Amélioration du signal
Filtres numériques et analogiques, réjection, calcul de la moyenne

Fréquence de numérisation
125 MHz

Scans pris en charge
A-Scan, B-Scan, Grid

Génération de rapports
Tableau d'indication, exportation HTML

Encodeur
6 PIN Lemo, B-Scan

Batterie
Pack amovible, 6x AA (NiMH), sans danger pour le vol

Autonomie
5 heures

Amortissement
50, 400 Ω

Largeur d'impulsion
Réglable ; 25 - 2500 nsec

Poids
698 g, pack de batterie inclus
1.54 lbs, pack de batterie inclus

Entrée/sortie
1 chargeur USB-C
1 connexion de données USB-C

Indice de protection IP
IP67

Test de chocs
MIL STD 810 H Meth 516.8 Proc. II

Test de vibration
MIL STD 810 H Meth. 514.8 Proc. I Cat. 4

Norme
BS EN 12668-1 Certificat
ISO 22232-1 Certificat
ASTM E317
D'autres clients ont également acheté :
Normes et lignes directrices

Standards

  • Arrow, click names to download Standards & Guidelines ASTM E317 - 16
  • Arrow, click names to download Standards & Guidelines EN 12668-1
FAQ

Qu'entend-on par UT traditionnelle ou conventionnelle ?

Le contrôle conventionnel par ultrasons (UT) est une technique de contrôle non destructif (CND) couramment utilisée qui mesure la propagation des vibrations mécaniques (ondes ultrasoniques) à travers le matériau afin...

Voir plus

Quels sont les défauts que l'on peut détecter à l'aide d'un détecteur de défauts ?

Divers défauts apparaissent dans les matériaux et les pièces, soit au cours de la fabrication, soit en raison de l'effet du vieillissement sur le terrain, et peuvent être détectés à l'aide d'un détecteur de...

Voir plus

Quels sont les types de CND ?

De nombreuses méthodes de CND sont disponibles dans l'industrie, chacune ayant ses propres avantages et limites, mais six d'entre elles sont les plus fréquemment utilisées : le contrôle par ultrasons (UT), le contrôle...

Voir plus

Qu'est-ce que le contrôle par ultrasons ?

Le contrôle par ultrasons (UT) est une méthode de caractérisation de l'épaisseur ou de la structure interne d'une pièce à l'aide d'ondes sonores à haute fréquence. Les fréquences utilisées pour le contrôle par...

Voir plus

Quels matériaux peuvent être testés par ultrasons ?

Dans les applications industrielles, la majorité des matériaux peuvent être contrôlés par UT, notamment les plastiques, les composites et les céramiques. Les seuls matériaux qui ne conviennent pas au contrôle par...

Voir plus

Qu'est-ce qu'un détecteur de défauts à ultrasons ?

Un détecteur de défauts à ultrasons est un instrument qui permet d'effectuer une inspection non destructive sur plusieurs types de matériaux, de domaines et de segments. Il est utilisé dans l'aérospatiale,...

Voir plus
